微機控製電液伺服式萬能試驗機 WAW-300B
WAW-300B
聯係我們
電話（微信）: 18661497785
Email: comfortest@163.com
簡介
WAW-300B型微機控製電液伺服萬能試驗機主機采用油缸下置式主機，主要用於金屬、非金屬的拉伸、壓縮和彎曲試驗。適用於冶金、建築、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2021《室溫材料 金屬拉伸試驗方法》的要求。
方案描述
1、主機
主機采用油缸下置式主機，拉伸空間位於主機的上方，壓縮、彎曲試驗空間位於主機下橫梁和工作台之間。整機如圖一所示:

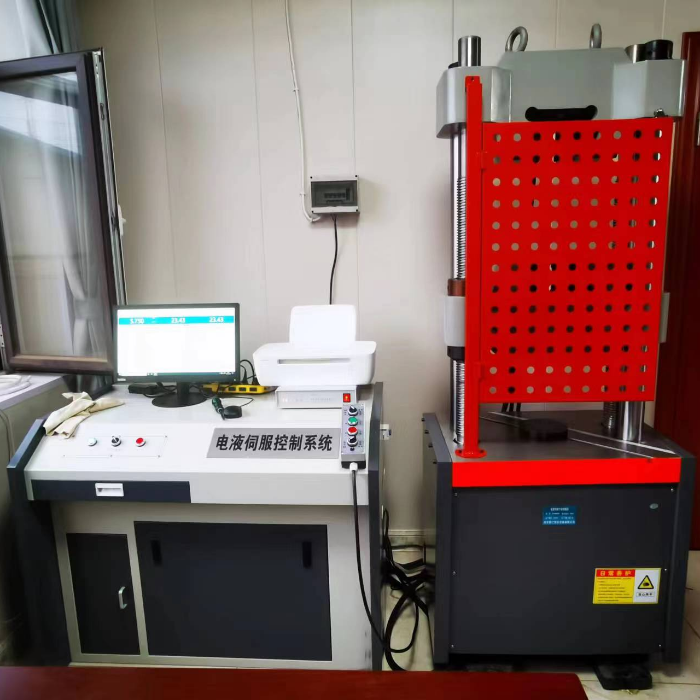

圖一 外觀示意圖（以實物為準）
2、 傳動係統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、 液壓係統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控製信號到伺服閥，控製伺服閥的開口和方向，從而控製進入油缸的流量，實現等速試驗力、等速位移等的控製。
4、 控製係統
4.1 功能簡介
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 支持開放編輯試驗、編輯標準和編輯步驟，並支持導出導入試驗、標準和步驟；
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
4.2 軟件描述
l 主界麵集多功能於一體，程序主界麵包括：係統菜單區、工具欄區、示值顯示麵板、速度顯示麵板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。

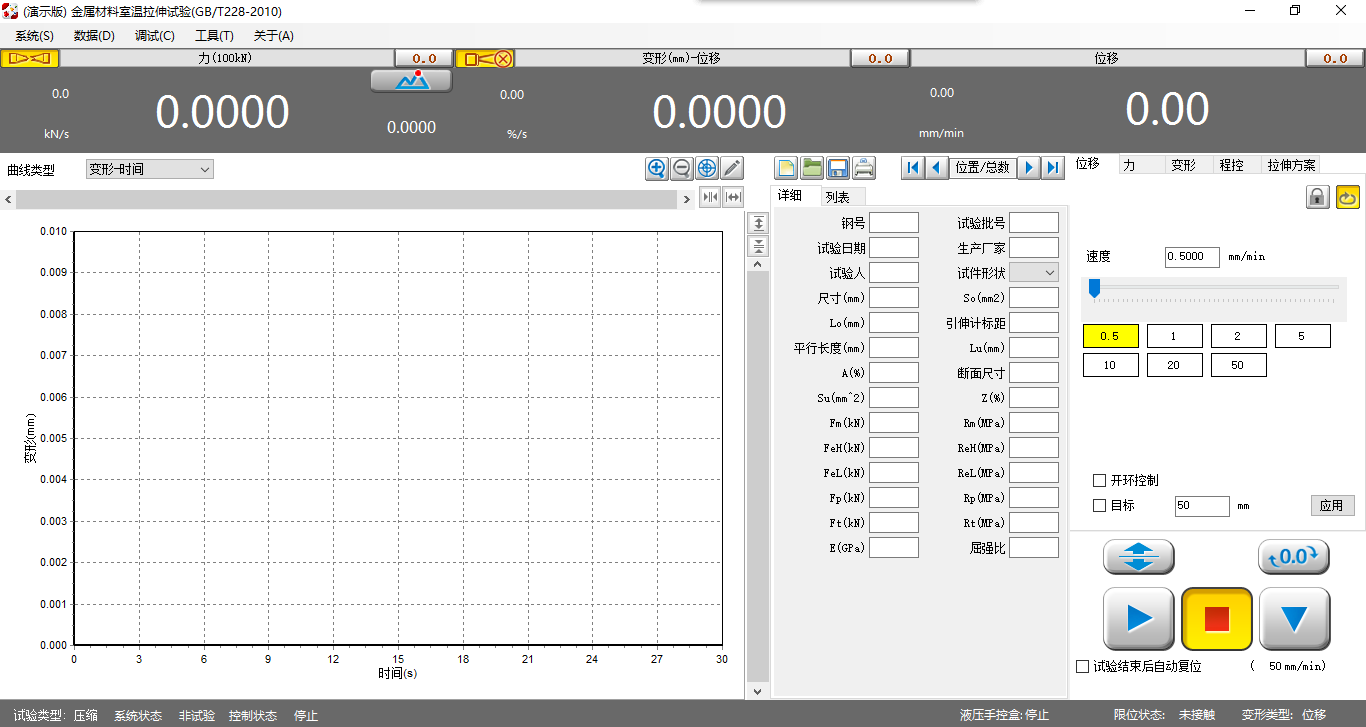

圖1軟件試驗主界麵
l 曲線繪製：軟件係統提供豐富的試驗曲線顯示。如力-位移曲線，力-變形曲線，應力-位移曲線，應力-變形曲線，力-時間曲線，變形-時間曲線。

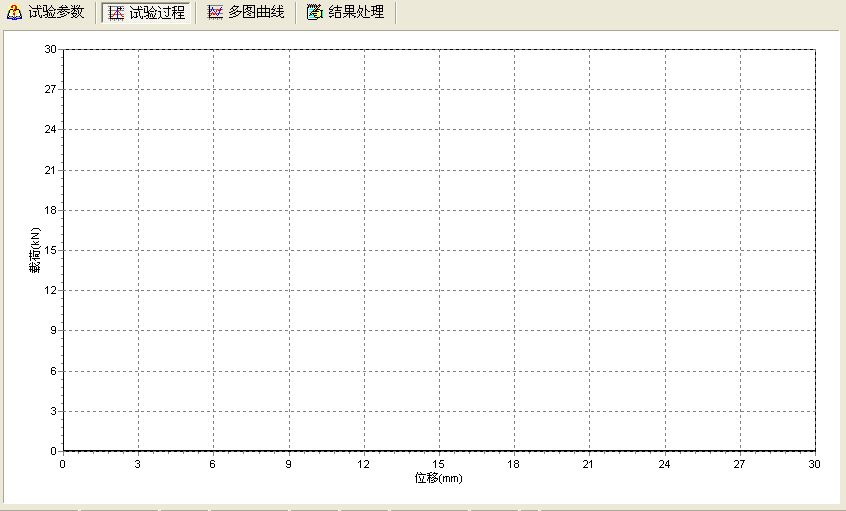

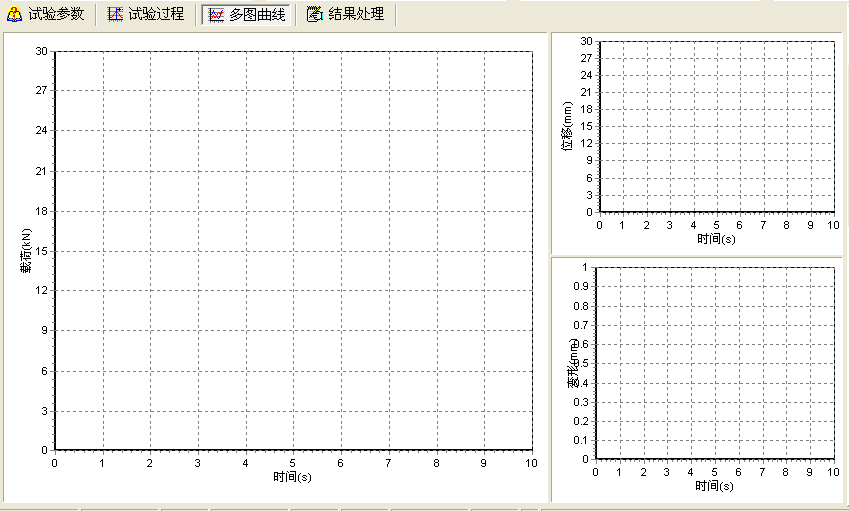

圖2：試驗過程顯示區 圖3：多圖曲線顯示區
l 試驗信息輸入界麵
圖4 試驗參數輸入界麵
l 試驗步驟

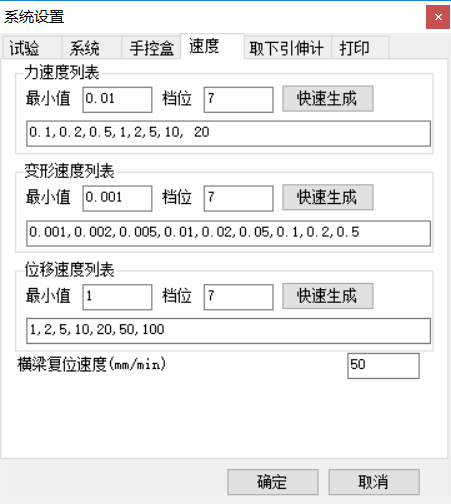

圖5 編程控製
l 試驗記錄查詢

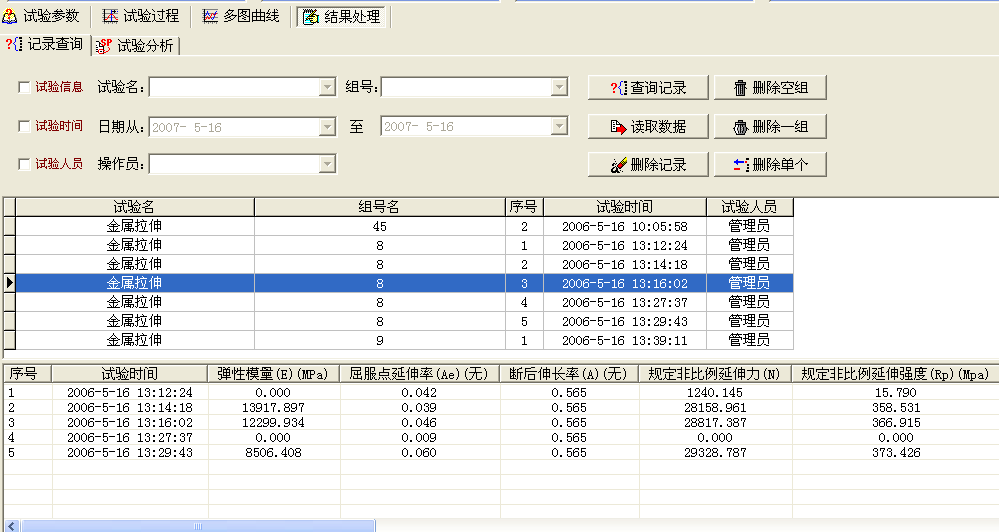

圖6：記錄查詢
l 數據處理分析界麵：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果。

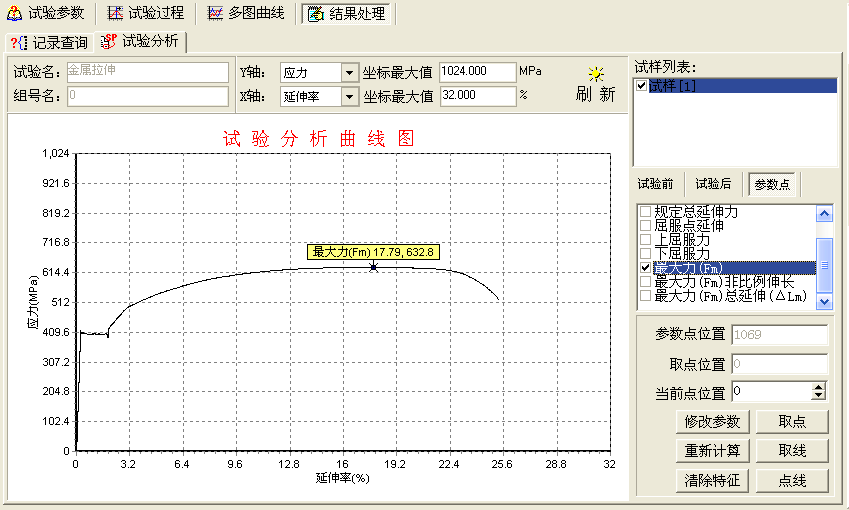

圖7試驗分析界麵
l 試驗報告界麵：軟件操作係統提供強大的報表處理功能，客戶可根據自己需要打印出自己需求的試驗報告。試驗數據可存儲、打印、再分析。

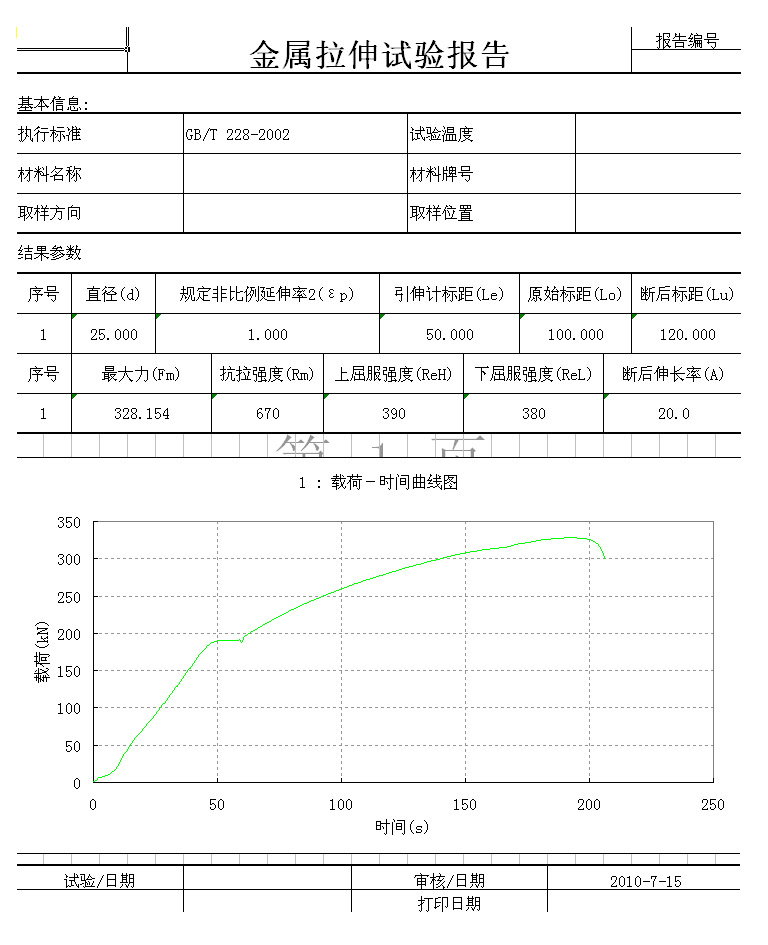

圖8：試驗報告
5、 安全保護裝置
a） 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
6、 附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
7、 其他
使用說明書，合格證，裝箱單等見隨機技術文件。
主要性能技術指標
3.1 最大試驗力kN 300
3.2 試驗力測量範圍kN 2%-100%FS
3.3 試驗力示值相對誤差 ≤示值的±1%
3.4 試驗力分辨率 0.01kN
3.5 位移測量分辨力mm 0.01
3.6 變形測量精度mm 0.01
3.7 最大拉伸試驗空間mm 550
3.8 最大壓縮空間mm 550
3.9 活塞行程mm 150
3.11 圓試樣鉗口夾持直徑mm Φ6-Φ26
3.11 扁試樣鉗口夾持厚度mm 0-15
3.12 扁試樣最大夾持寬度mm 80
3.13 壓盤尺寸mm φ160mm
3.14 彎曲試驗兩點間最大距離mm 300（選配）
3.15 彎曲支滾寬度mm 140
3.16 彎曲支滾直徑mm Φ30
3.17 活塞最大移動速度mm/min 50
3.18 夾緊方式 液壓夾緊
3.19 主機外形尺寸mm 770×500×1980
3.20 測力櫃外形尺寸mm 1110×650×870
係統配置清單
4.1 試驗機主機 油缸下置式主機 1台
4.2 壓力傳感器 1隻
4.3 伺服控製用油源 1套
4.4 電液伺服閥 數字式伺服閥 1隻
4.5 伺服控製係統 1套
4.6 電氣控製係統 1套
4.7 引伸計YYU-10/50 1隻
4.8 光電編碼器 1隻
4.9 計算機 品牌計算機 1台
4.10 打印機 1台
4.11 標準附具
圓試樣拉伸鉗口mm Φ6-Φ13、Φ13-Φ26 各1套
扁試樣拉伸鉗口mm 0-15 1套
壓縮附具mm Φ160 1套
技術情報和資料的保密
5.1 本技術方案屬於我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
5.2 我方對用戶提供的技術情報和資料亦應承擔保密義務。
