WAW-1000D微機控製電液伺服液壓式萬能試驗機

主要功能及特點

1、該試驗機采用微機控製高精度電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等多種模式的自動控製，完成對試樣的拉伸、壓縮、抗彎抗折試驗，符國家標準GB/T228-2021《金屬材料室溫拉伸試驗方法》的要求。增加附具，可完成其他各種材料的試驗要求，

2、試驗機主機采用液壓缸下置式：液壓油缸在試驗機的下部，活塞在液壓力的作用下向上頂，可實現對試樣的壓縮、彎曲、剪切試驗；上下鉗口座為全開式結構，裝夾試樣方便，穩定性好。該結構設計合理、簡潔、穩定性好，可靠、易維護，液壓伺服加載係統, ,確保係統高精高效、低噪音、快速響應, 實現對試驗的自動控製加載、換向；

微機控製及處理係統：

a:電液伺服控製係統：準確完成試驗過程中試驗參數的設定、試驗過程的自動控製、數據采集、處理、分析、存儲及顯示(試驗數據包括:上下屈服點、抗拉強度、斷裂強度、彈性模量、各點延伸率、非比例伸長等)。它除了具備基本的試驗力、試樣變形、活塞位移和試驗進程的閉環控製及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控製功能外，還具備方便快捷的開環控製功能。

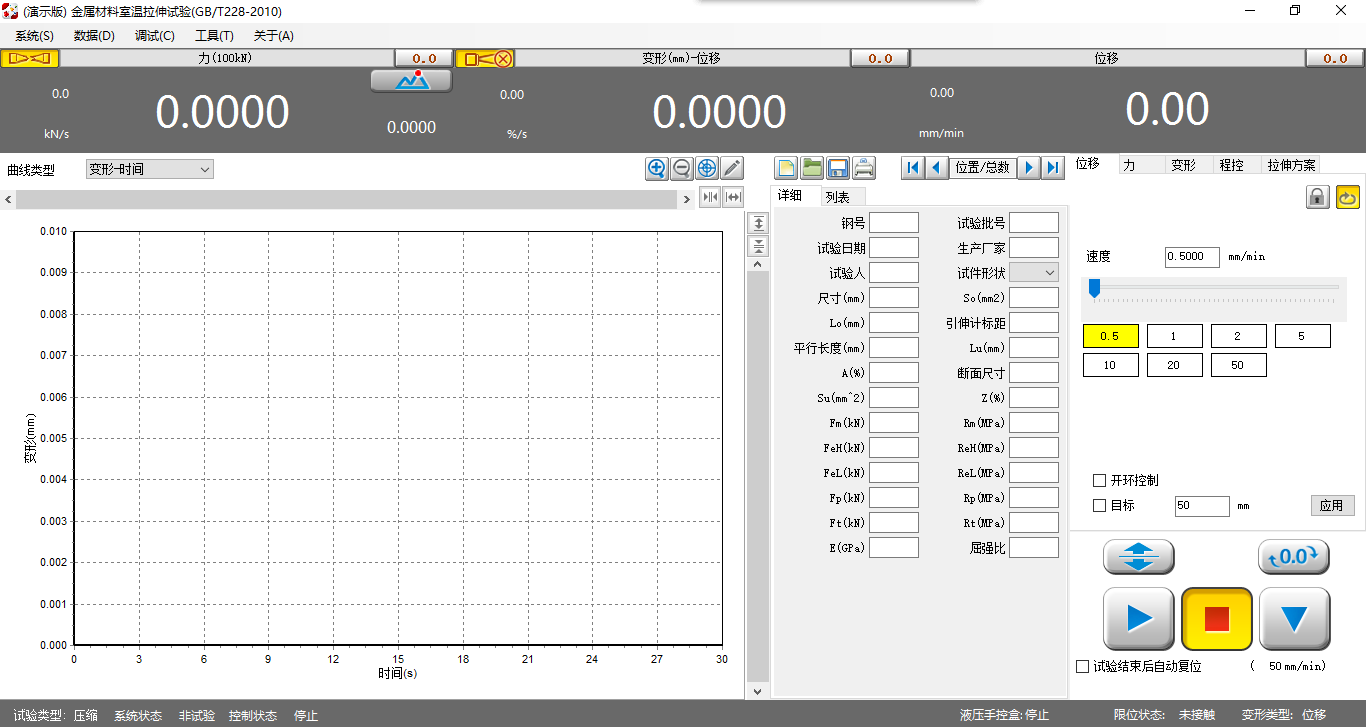

b： 試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鍵盤輸入操作和控製模式智能設置專家係統，實現了控製模式的任意設置和各種控製方式之間的平滑切換，使係統具有最大的靈活性。加、卸載平穩，試驗過程中既可進行程序控製，同時兼有固定程序的“快捷鍵“操作，也可采用鼠標靈活調整試驗速度；

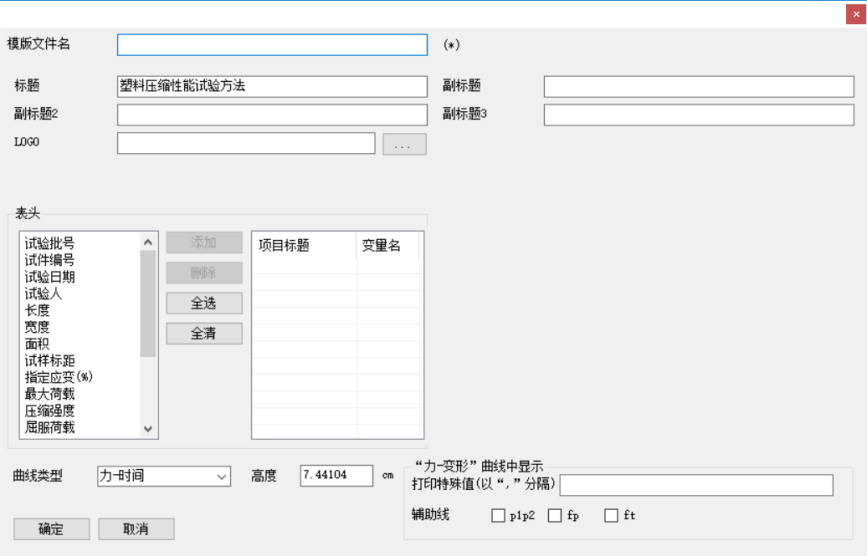

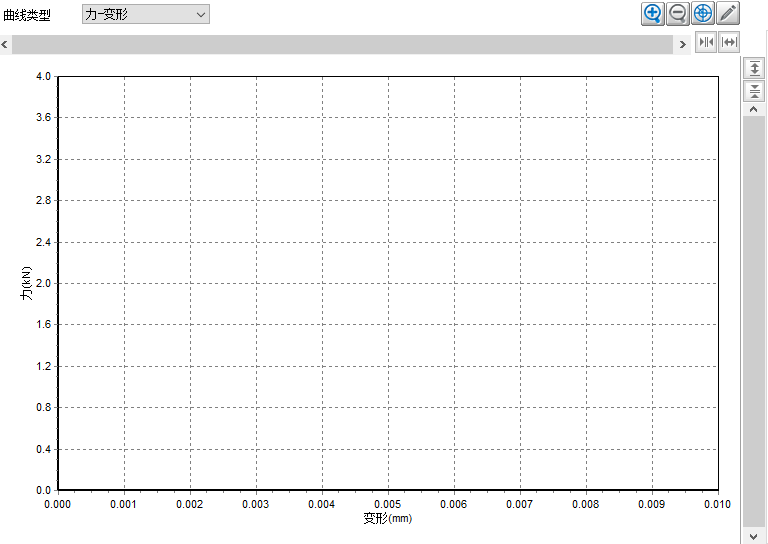

c：可以按GB228-2021《室溫材料 金屬拉伸試驗方法》等國家標準的要求完成試驗的數據自動采集和處理。（數據板中備有多種試驗方法、標準，可完成多種材料的實驗）試驗過程能夠模擬再現和試驗數據的再分析、試驗曲線放大、比較、遍曆。試驗曲線可任意選擇坐標軸，並可自由放大和縮小；



d：基於Windows操作係統的試驗軟件，放大器調零、傳感器標定采用可靠的硬件支持和軟件支持相結合使得品質更臻完美；可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能；



e：試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理；

f：試驗機具有擴展和更新能力；

     6、保護功能:

a) 油缸限位保護；

b) 液壓係統過載溢流保護；

c) 試驗力過載保護；

d) 過流、過壓保護；

e) 試樣破斷時安全保護；

f) 試驗結束自動保護。

主要技術指標

1、最大試驗力：1000kN

2、試驗力測量範圍及精度：    20-1000kN

試驗力精度：             優於±1%

3、 變形測量範圍及精度：1級

4、 位移測量範圍及精度:                        250mm；優於0.01mm

5、 拉伸鉗口之間最大距離(包括活塞行程):      650mm（可定做加高款）

6、 上下壓盤之間的最大距離:                    600mm

7、 圓試樣夾持直徑:                            Ф13-40mm

8、 扁試樣夾持寬度及厚度:                     70mm ；0-30mm

9、 上下壓盤尺寸:                            203*203mm

10、 彎曲試驗支座間距:                       10-500mm

11、 活塞最大行程：                          250mm

12、 應力速度範圍：                          1MPa/S-25MPa/S

13、 應變速度範圍：                          0.00025/S-0.0025/S

14、 拉伸速度:                               0.5-50mm/min

15、 試驗空間調整速度：                      120mm/min

16、 主機尺寸(長x寬x高、mm):              900×620×2300m

17、 控製台尺寸(長x寬x高mm):               1110*650*870mm

18、 總功率：3.0kW

19、控製部分技術參數：

〈1〉、試驗力測量顯示部分:

(1).測量方式:                采用高精度油壓傳感器測量試驗力

(2).量程轉換方式:                              自動切換

(3).試驗力顯示方式:                            微機屏幕顯示

〈2〉、變形測量顯示部分:

(1).測量方式:               采用高精度引伸計測量試樣變形

(2).量程轉換方式:                              自動切換

(3).變形顯示方式:                              微機屏幕

〈3〉、位移測量顯示部分:

(1).測量方式:               采用高精度光電編碼器測量活塞位移

(2).變形顯示方式:                             微機屏幕

〈4〉、自動控製部分:

(1).控製方式:                                 微機自動控製

(2).自動控製閥:             高精度高頻寬電液伺服閥

(3).控製模式:

a.等速率活塞行程控製:

等速設定範圍：0.5-70mm/min

控製範圍:活塞置零點---活塞行程最大點

b.等速率試驗力控製:

速度設定範圍：0.1-2.0滿量程/min

控製範圍:5-100%滿量程

c.等速率應變控製:

速度設定範圍：0.1-50%/min

控製範圍:伸長滿量程的5-100%

伸長滿量程0.1-100mm

d.金屬材料自動拉伸試驗控製:

應力速率控製:1-50MPa/sec

等速率活塞行程控製:0.5-50mm/min

帶有試樣破斷而自動停止機能

(4).試驗條件設定方式:人機對話形式：微機鍵入式

(5).試驗條件設定項目:

     試樣截麵積、控製速度、保持點、保持時間等

試驗機基本配置

1、下置式試驗機主機（1000kN）                             1台

2、綜合操作台                                              1台

3、液壓試樣夾緊係統（控製台內）                            1套

 主要元件：

3.1、液壓泵機組                                           1套

  3.2 、電磁換向閥                                          1套

  3.3 、疊加溢流閥                                          1套

4、液壓伺服加載係統                                      1套

5、高精度油壓傳感器                                      1套

6、變形測量引伸計                                        1支

7、位移測量裝置                                          1套

8、附具類：

8.1、拉伸附具（圓鉗口 Ф13-φ26mm；φ26-φ40 ,平鉗口0-15mm ； ）各1套

8.2、壓縮附具                                             1套

8.3、彎曲附具                                            1套

9、聯想微機( 液晶*台式)                                  1台

       10.A4噴墨打印機                                          1台

11、 試驗機Windows中文版軟件                            1份.

質量保證

                 設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
