VHVS-1000Z視覺直讀維氏硬度計

摘要

VHVS-1000Z視覺直讀維氏硬度計，硬度計主機采用工控一體話操作係統，電腦控製硬度計主機完成硬度計的所有操作，測試圖像和結果直接顯示在電腦屏幕上，使參數設定、結果顯示更加直觀，操作更加便捷，也避免了顯微鏡的光源給眼睛帶來的刺激從而減少視覺疲勞，軟件自動測量降低了測量誤差。

產品介紹

l 機身使用優質鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

l 亮點配置：兩種操作模式，雙光路係統，設備在使用工控一體電腦操作的基礎上，同時保留傳統的觸摸屏和測微計操作測量模式，給使用人員提供更多的操作和校準選擇。

l 工控一體電腦可直接進行轉塔倍率，屏幕亮度，顯示壓痕視頻，可抓拍、存儲圖像，數據分析，導出報表等功能。

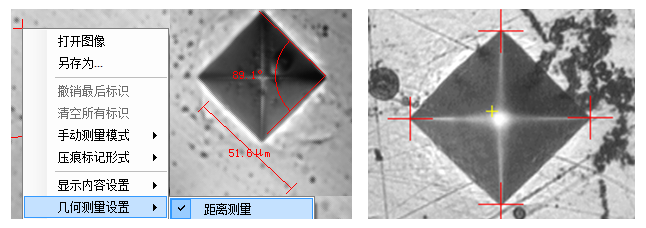

l 自動測量之外，還有三種手動測量：四邊測量、對角測量和四點測量（四頂點選擇順序可任意）。

l 二種標定：光學標定、（手動/自動）硬度塊標定。硬度塊支持多次取平均、任意多標準塊-分段標定優選測量。不同分辨率、不同物鏡、不同載荷時，軟件將自動選擇最佳標定係數。

l 提供壓痕對角線的像素距離與物理距離，並實時計算當前載荷下的HV/HK值。

l 能夠顯示並實時更新當前硬度計的狀態：當前壓頭/物鏡、保荷時間、加載力大小等。

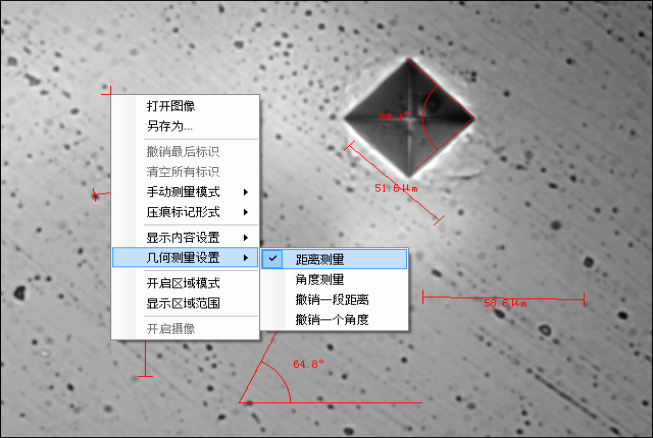

l 可手動測量兩點之間的距離；亦可將多組距離同時顯示視頻或圖像上。

l 所有測試點信息可以單獨或者根據客戶需求識別標明。測試點識別信息會顯示在測試值序列表和壓痕圖中，方便查詢。此項功能對後續分析處理非常重要。

l 參照GB、DIN、ISO、ASTM等硬度轉換標準，可實現：維氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表麵洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之間的互相轉換。

l 測量硬化層路徑序列時，有多種靈活初始化設定模式，自動保存並導入前次路徑序列；測量路徑，亦可任意另存，以備重新載入。

l 路徑序列測量結果，自動生成相應的硬化層深度值及硬度變化曲線圖。

l 測量數據可選多種分析模式；所有結果，都可以設入圖文報告。報告內容、格式可靈活設定，自動生成word與excel文檔。

l 可以設定密碼和管理權限：普通操作員隻能按照設定好的設置進行硬度的測量。

l 軟件提供：中文版或英語版。

l 精度符合GB/T4340.2  ISO6507-2和ASTM E384。



應用範圍

1、 黑色金屬、有色金屬、IC薄片，表麵塗層、層壓金屬；

2、 玻璃、陶瓷、瑪瑙、寶石、薄塑料等；

3、 碳化層和淬火層的深度及梯度的硬度測試。

4、適用於平行平麵和微小零件及超薄零件的精密顯微維氏硬度測量。

技術參數



附件標準配置
