FJX-51XY全自動金相顯微鏡概述
FJX-51XY全自動金相顯微鏡具有優異的成像性能，舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。X-Y電動平台，實現圖像的全尺寸掃描，高性能圖像合成。
高精度內定位5孔明場編碼轉換器，亮度記憶功能.
編碼型物鏡轉換器將顯微鏡的硬件設置與我司FCL-RS圖像測量軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整軟件中記錄的校準值，杜絕忘記切換軟件倍率造成的測量錯誤.
亮度記憶功能，能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。
全新設計的一體化T型機架，全金屬高壓模鑄而成，具有優異的穩定性，高倍觀察時，像麵無抖動，更確保高倍測量的檢測精度。
落射照明器采用柯拉照明係統，帶視場光闌和孔徑光闌，預設起偏鏡、檢偏鏡與濾色片插槽。單顆10W LED暖白光照明能最大程度降低觀察者的視覺疲勞。
視場光闌與孔徑光闌采用拉杆裝置，中心可調，能靈活調節照明範圍的大小，有效避免雜光對圖像的影響。
起偏鏡與檢偏鏡可實現簡易偏光觀察
FJX-51XYZ全自動金相顯微鏡配置表
|
部件 |
規格 |
|
光學係統 |
無限遠色差校正光學係統 |
|
觀察筒 |
30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50 |
|
目鏡 |
高眼點大視野平場目鏡SWH10X/23mm（視度可調） |
|
物鏡 |
平場半複金相明場物鏡5X/NA0.15 WD15 平場半複金相明場物鏡10X/NA0.30 WD8.4 平場半複金相明場物鏡20X/NA0.45 WD3.0 平場半全複金相明場物鏡50X/NA0.75 WD3.0 |
|
編碼型 物鏡轉換器 |
高精度內定位5孔明場編碼轉換器，亮度記憶功能. 編碼型物鏡轉換器將顯微鏡的硬件設置與FCL-RS圖像測量軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整軟件中記錄的校準值，杜絕忘記切換軟件倍率造成的測量錯誤.亮度記憶功能能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。 |
|
照明係統 |
自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調。 |
|
聚焦方式 |
Z軸手動聚焦 |
|
XY電動載物台 |
平台行程：水平方向*豎子方向=80*60（單位mm） 螺杆導程：2000μm 重複定位精度：±3μm以內 16細分下的分辨率：單步0.625μm 步進電機步距角：1.8° 額定工作電流：單軸1.0A（24V電源供電） 最大負載：≥5kg 最大往返間隙：3微米 樣品最大高度25mm（可定製其他高度尺寸） |
|
驅動控製箱 |
采用通用232串口與PC機進行通信（115200波特率） 串口控製，能設置電機的移動速度，移動距離，移動方向 |
|
攝像裝置 |
500萬像素 |
|
適配鏡接口 |
0.5X |
|
金相分析軟件 |
FMIA2025全自動金相分析軟件、高精度測微尺（格值0.01mm） |

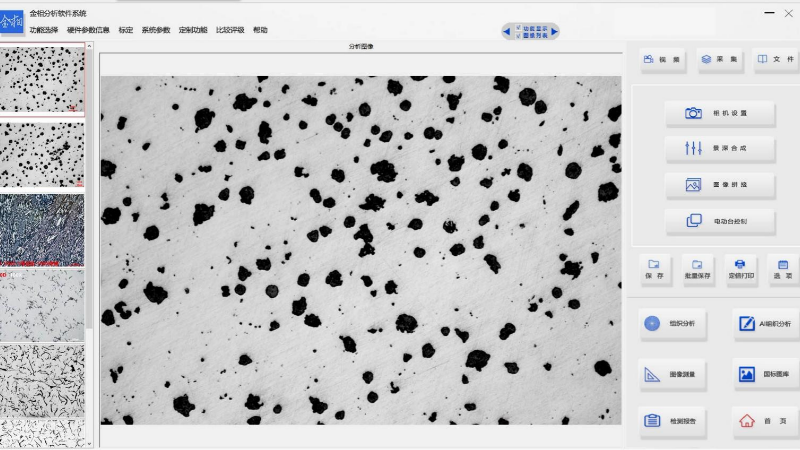

FMIA2025正版金相圖像分析軟件
FMIA2025正版金相圖像分析軟件介紹
|
|
FMIA2025版金相圖像分析軟件是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力係統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，為提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發出全新一套金相圖像分析軟件係統。
FMIA2025版金相圖像分析軟件做了全新的改版升級，係統涵蓋國內外大量的金相檢測標準，集定量分析、定性分析於一身，新增了景深合成功能、圖像視野拚接功能，界麵簡潔，可以連續拍攝多視野圖像，集中進行圖像的組織分析，操作更方便，省去之前軟件各種繁瑣步驟，讓檢測更快捷高效。
全新打造一套“專業-精準-高效”的金相分析工具係統，讓金相分析更簡單化。配合電動載物台，實現自動掃描，自動對焦 自動拚圖 自動孔隙測量,數據統計,報告輸出
軟件係統國標庫內包含了數百種類別，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以單獨定製和錄入。

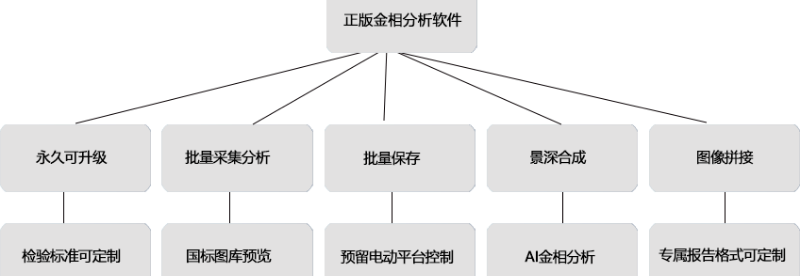

FMIA2025版金相分析軟件優勢及功能介紹
l 視頻圖像批量拍攝采集：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更方便高效。
l 高級相機設置：曝光時間、增益、清晰度、飽和度、伽瑪值、對比度、亮度、白平衡、黑平衡等功能設置。
l 一鍵全係標定：標定功能全新升級，一健完成所有物鏡參數標定，相比較原始的標定方法，全新標定方法操作更方便快捷。
l 圖像處理功能：色彩分離、灰度轉換、閾值分割、二值化處理、圖像增強、反相調整、銳化調整、劃痕汙跡處理、圖像直方圖等;
l 圖像定倍輸出：多圖定倍打印、自定義圖片名稱、比例尺參數設置、導出PDF/Word/Excel、打印預覽等功能。
l 圖像測量及歸檔：測量工具種類多樣化（包含距離、角度、兩線夾角、矩形、點線距離、橢圓、多邊形、平行線距、三點弧、三點圓等）、可繪製箭頭、標注文字、添加 輔助線、修改線寬、長度單位多種可選、測量數據字體顏色、大小、字體樣式種可選、測試數據可匯總導出Excel。
l 組織分析功能：軟件庫中檢測標準模塊多樣化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等組織分析標準，軟件庫中標準號升級，可免費升級新標準，具有自動、比 較、輔助三種金相評級功能。使用方便簡潔快捷，測量準確可靠。
l 高級定製功能：定製顯微鏡電動台控製功能、圖像共聚焦、三維光圖、圖像數據庫等。
l 多樣化報告模板：自動生成圖文並茂的金相組織分析報告，可選擇生成單模塊或多模塊報告樣式。報告模板可修改添加企業logo、公司名、檢測過程等內容。可根據需求定製專屬報告模板。
l AI組織分析功能：可定製AI組織分析模塊，利用人工智能來完成整個顯微組織分析檢測過程，自動化識別材料顯微組織結構及分析，操作流程簡單，降低人員勞動強度， 提升材料檢測效率。
l 國標圖庫：內含百種國標圖，供客戶學習參考。
l EDF景深拓展功能：對於製樣不平無法齊焦的試樣，軟件中提供動態EDF景深拍攝功能，通過調整顯微鏡Z軸微動調焦手輪，樣品中清晰的細節會不斷添加到動態 EDF 顯示窗口中,進行動態更新,軟件自動記錄不同景深下的清晰圖像，合並融合為一幅清晰的圖像。

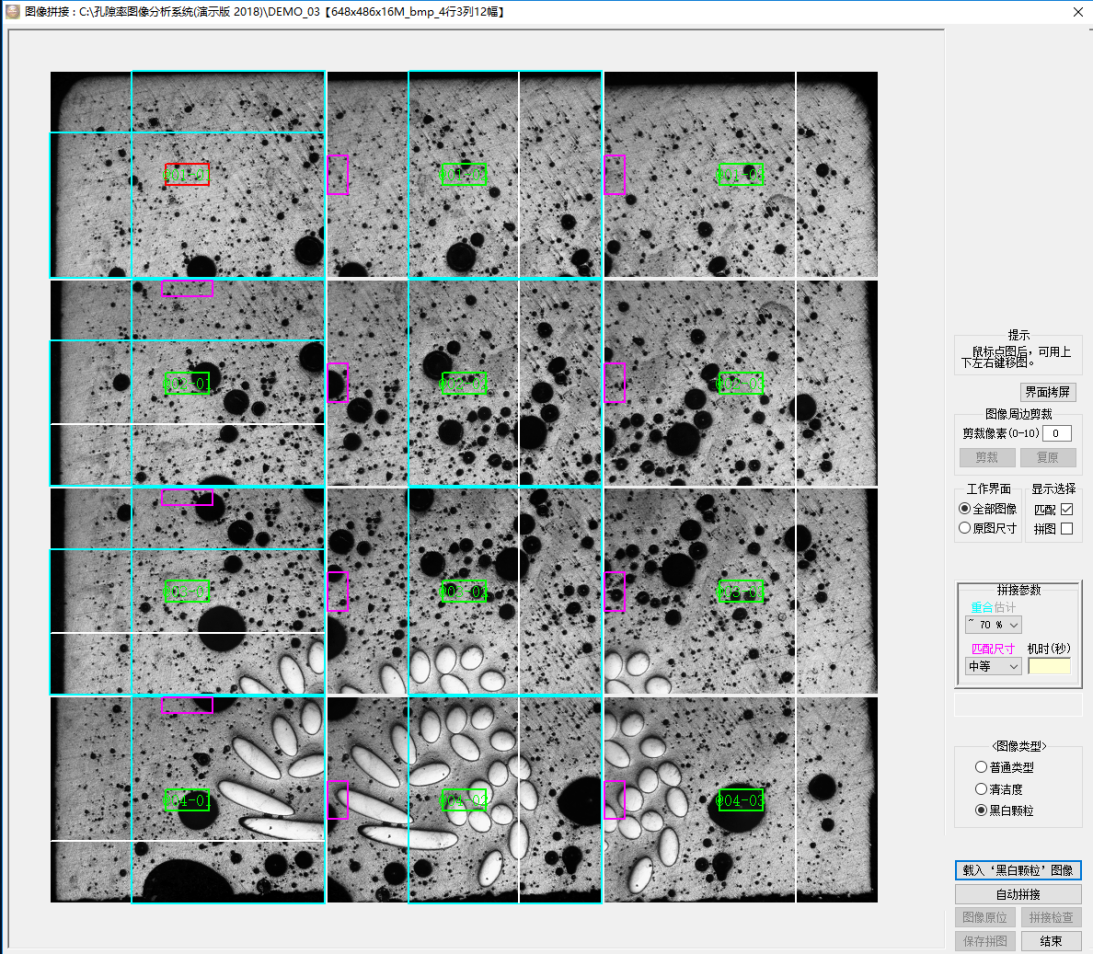

l 圖像拚接功能：對於需要檢測更大視場要求的客戶，軟件中提供了圖像拚接功能，用戶可以通過移動顯微鏡X-Y平台方向，來實現更大視場圖像拍攝的需求，解決了顯微鏡視野範圍不足所造成的無法拍攝圖片的尷尬。設置好拚接參數和圖像類型，點擊自動拚接，自動完成圖像拚接
 |
FMIA2025版金相分析軟件常用模塊摘錄
|
GB/T 10561-2023鋼中非金屬夾雜物含量的測定 |
GB/T 34474.1-2017鋼中帶狀組織的評定 |
|
GB/T 7216-2023灰鑄鐵金相檢驗 |
DL/T 773-2016火電廠用12Cr1MoV 鋼球化評級標準 |
|
GB/T 26656-2023 蠕墨鑄鐵金相檢驗 |
DL/T 1422-201518Cr-8Ni係列奧氏體不鏽鋼鍋爐管顯微組織老化評級標準 |
|
GB/T 13299-2022鋼的顯微組織評定方法 |
GB/T 3489-2015硬質合金-孔隙度和非化合碳的金相測定 |
|
GB/T 9441-2021球墨鑄鐵金相檢驗 |
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件 |
|
GB/T 38720-2020中碳鋼與中碳合金結構鋼淬火金相組織檢驗 |
GB/T 1299-2014工模具鋼 |
|
GB/T 224-2019鋼的脫碳層深度測定法 |
GB/T 25744-2010鋼件滲碳淬火回火金相檢驗 |
|
TB/T 2942.2-2018 ZG230-450 鑄鋼金相檢驗 |
GB/T13305-2008不鏽鋼中α-相麵積含量金相測定 |
|
JB/T 5108-2018鑄造黃銅金相 |
JB/T 9204-2008鋼件感應淬火金相檢驗 |
|
GB/T 6394-2017金屬平均晶粒度測定方法 |
GB/T 13320-2007鋼質模鍛件、金相組織評級圖及評定方法 |
|
JB/T7946.1-2017鑄造鋁合金金相 |
DL/T 999-2006電站用2.25Cr-1Mo鋼球化評級標 |
|
JB/T7946.2-2017鑄造鋁矽合金過燒 |
DL/T 439-2006火力發電廠高溫緊固件技術導則 |
|
JB/T7946.3-2017鑄造鋁合金針孔 |
DL/T 786-2001碳鋼石墨化檢驗及評級標準 |
|
JB/T 7946.4-2017鑄造鋁合金金相 |
B/T 1979-2001結構鋼低倍組織缺陷評級圖 |
|
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件 |
DL/T 674-1999火電廠用20號鋼珠光體球化評級標準 |
