4XC-W電腦型金相顯微鏡

4XC-W電腦型金相顯微鏡概述

4XC-W電腦型金相顯微鏡為三目倒置式金相顯微鏡，配置優良的長焦距平場消色差物鏡與大視野平場目鏡，照明係統采用柯勒照明方式，視場照明均勻。產品結構緊湊，操作方便舒適。適用於金相組織及表麵形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

觀察係統

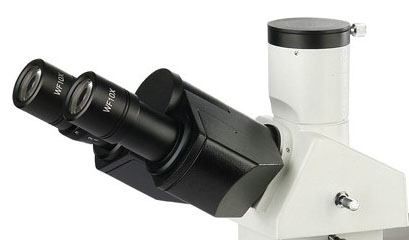

鉸鏈式觀察筒：雙目觀察筒，單視度可調，鏡筒30°傾斜，舒適美觀。三目觀察筒，可連接攝像裝置。目鏡：WF10X大視野平場目鏡，視場範圍φ18mm，提供寬闊平坦的觀察空間。

機械載物台

機械移動載物台，內置可旋轉圓形載物台板，在進行偏光觀察時可旋轉圓形載物台板，以滿足偏光鏡檢的要求。

照明係統

采用柯拉照明方式，孔徑光闌與視場光闌可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可90°調整偏振角，以觀察不同偏振狀態下的顯微圖像。

4XC-W電腦型金相顯微鏡配置表

標 準 配 置		整機型號
部件	規格	4XC-W
光學係統	有限遠色差校正光學係統	·
觀察筒	鉸鏈式雙目鏡筒，30°傾斜；三目鏡筒，瞳距和屈光度可調。	·
目鏡	大視野WF10X(Φ18mm)	·
長距平場 消色差物鏡	PL L 10X/0.25  WD8.90mm	·
	PL L 20X/0.40  WD3.75mm	·
	PL L 40X/0.60  WD2.69mm	·
	SP 100X/0.90  WD0.44mm （油）	·
轉換器	滾珠內定位四孔轉換器	·
調焦機構	粗微動同軸調焦，微調格值：0.002mm；行程(從載物台表麵焦點起）：30mm。粗動鬆緊可調，帶鎖緊和限位裝置	·
載物台	雙層機械移動式(尺寸:180mmX150mm,移動範圍:15mmX15mm)	·
照明係統	6V 20W 鹵素燈,亮度可調	·
濾色片	黃色濾色片、綠色濾色片、藍色濾色片	·
金相分析係統	FMIA2025正版金相分析軟件、FEG 500萬像素攝像裝置、0.65X適配鏡接口、測微尺（具備：規格100x0.01mm、100x0.01cm，校準點d = 0.15mm、d = 0.07mm）。	·
選 配 配 置
部件	規格
目鏡	大視野WF16X(Φ11mm)	O
	大視野WF10X(Φ18mm) 帶十字分化尺	O
長距平場 消色差物鏡	PL L 50X/0.70  WD2.02mm	O
	PL L 60X/0.75  WD1.34mm	O
	PL L 80X/0.80  WD0.96mm	O
	PL L 100X/0.85  WD0.4mm	O
轉換器	滾珠內定位五孔轉換器	O
偏光附件	檢偏鏡組、起偏鏡組	O
攝像裝置	1200萬像素索尼芯片攝像裝置	O
電腦	惠普商務機	O

注：“·”為標準配置；“ O”為選購件

        FMIA2025正版金相圖像分析軟件









FMIA2025金相圖像分析軟件是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力係統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，為提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發出全新一套金相圖像分析軟件係統。

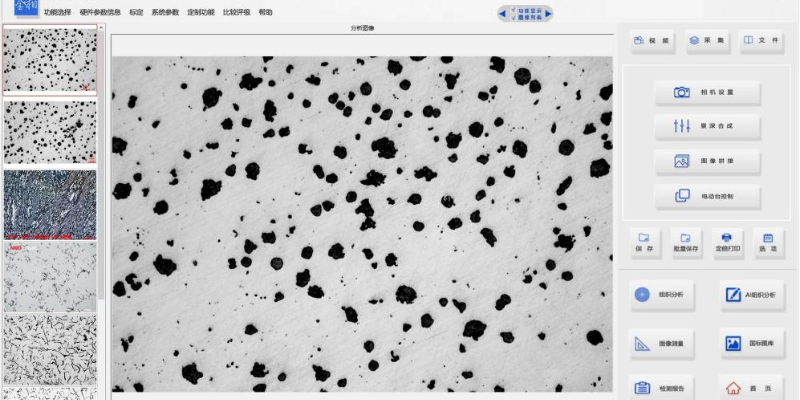

FMIA2025版金相圖像分析軟件做了全新的改版升級，係統涵蓋國內外大量的金相檢測標準，集定量分析、定性分析於一身，新增了景深合成功能、圖像視野拚接功能，界麵簡潔，可以連續拍攝多視野圖像，集中進行圖像的組織分析，操作更方便，省去之前軟件各種繁瑣步驟，讓檢測更快捷高效。

全新打造一套“專業-精準-高效”的金相分析工具係統，讓金相分析更簡單化。

軟件係統國標庫內包含了數百種類別，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以單獨定製和錄入。

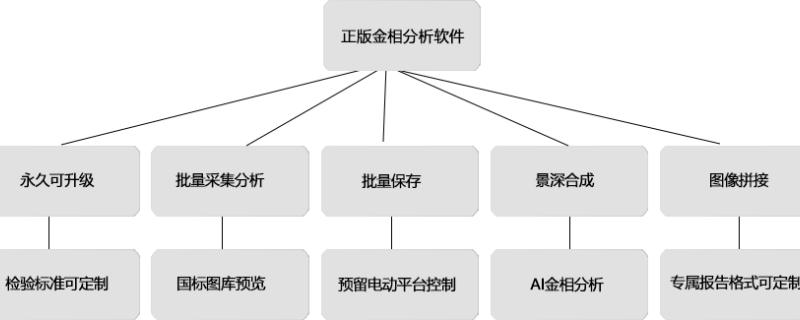

FMIA2025金相圖像分析軟件產品優勢及功能介紹

●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

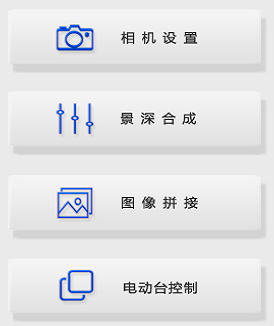

●相機設置：曝光時間、增益、清晰度、飽和度、伽瑪值、對比度、亮度、白平衡、黑平衡等功能設置。 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

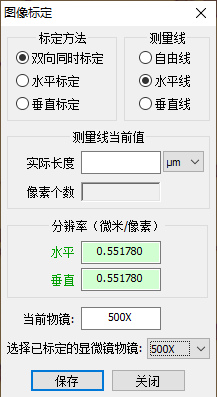

●圖像標定：標定功能全新升級，一健完成所有物鏡參數標定，相比較原始的標定方法，全新標定方法操作更方便快捷。

●圖像處理功能：色彩分離、灰度轉換、閾值分割、二值化處理、圖像增強、反相調整、銳化調整、劃痕汙跡處理、圖像直方圖等;

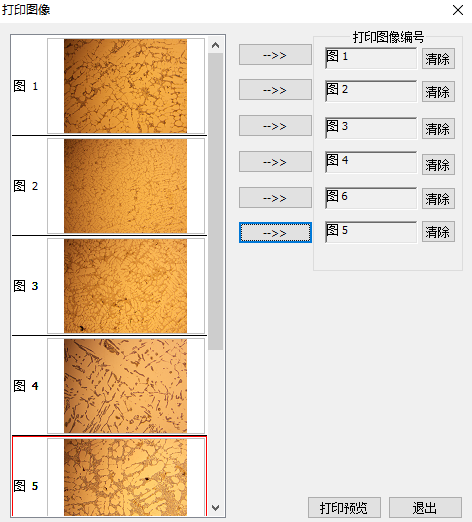

●定倍打印功能：多圖定倍打印、自定義圖片名稱、比例尺參數設置、導出PDF/Word/Excel、打印預覽等功能。

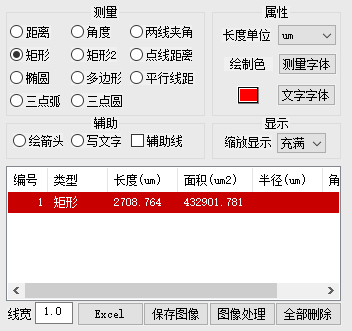

●圖像測量及歸檔：測量工具種類多樣化（包含距離、角度、兩線夾角、矩形、點線距離、橢圓、多邊形、平行線距、三點弧、三點圓等）、可繪製箭頭、標注文字、添加輔助線、修改線寬、長度單位多種可選、測量數據字體顏色、大小、字體樣式種可選、測試數據可匯總導出Excel表格。

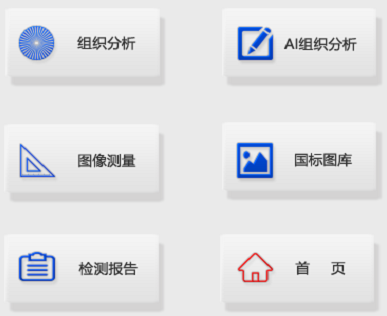

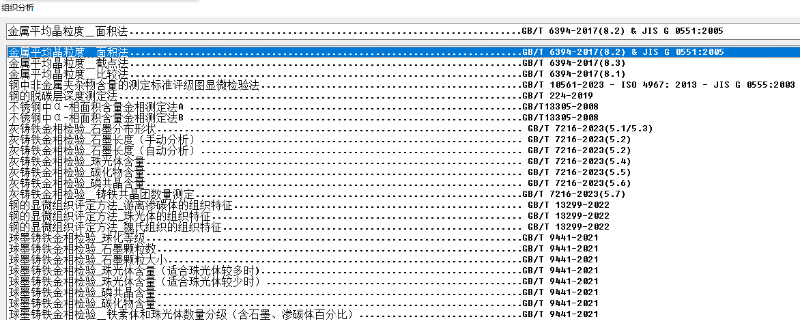

●組織分析功能：軟件庫中檢測標準模塊多樣化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等組織分析標準，軟件庫中標準號升級，可免費升級新標準，具有自動、比較、輔助三種金相評級功能。使用方便簡潔快捷，測量準確可靠。

●高級功能模塊：EDF景深拓展功能、圖像拚接功能

●高級定製功能：定製顯微鏡電動台控製功能、圖像共聚焦、三維光圖、圖像數據庫等。

●AI組織分析功能：可定製AI組織分析模塊，利用人工智能來完成整個顯微組織分析檢測過程，自動化識別材料顯微組織結構及分析，操作流程簡單，降低人員勞動強度，提升材料檢測效率。

●國標圖庫：內含百種國標圖，供客戶學習參考。

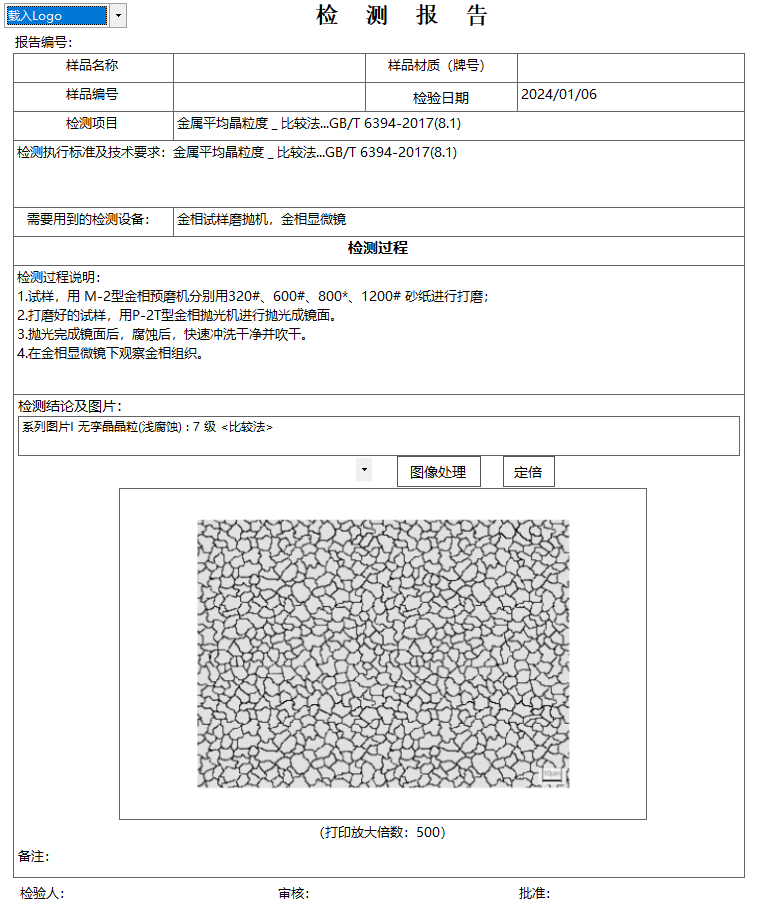

l多樣化報告模板：自動生成圖文並茂的金相組織分析報告，可選擇生成單模塊或多模塊報告樣式。報告模板可修改添加企業logo、公司名、檢測過程等內容。可根據需求定製專屬報告模板。

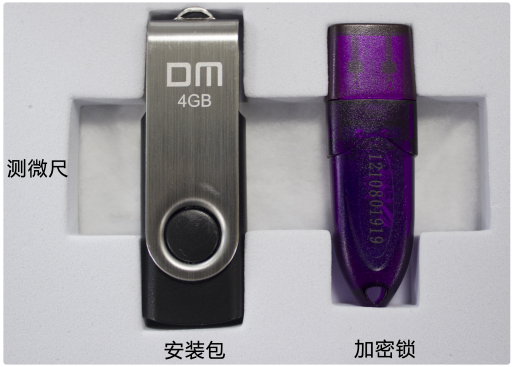

FMIA2025版金相分析軟件係統組成



1、軟件程序FMIA2025（U盤）；

2、加密鎖：USB型+動態碼驗證；

3、文字資料：《使用說明書》（在U盤上）；

4、測微標尺：格值0.01mm。

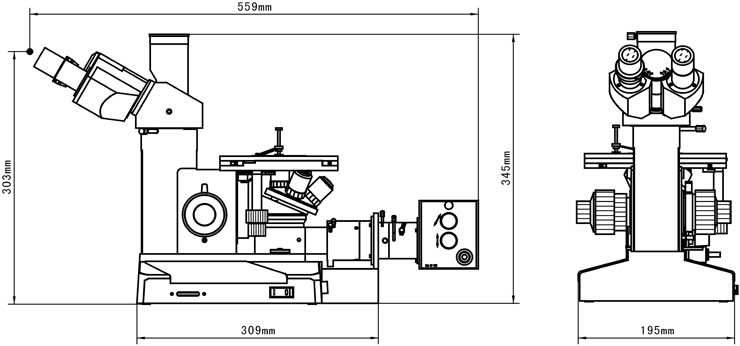

4XC-W電腦型金相顯微鏡尺寸圖
