BZHVS-1000AT 半自動顯微維氏硬度計測量係統技術參數

概述

BZHVS-1000AT半自動顯微維氏硬度測量係統，集成了光學成像、機械位移、電子控製、數字成像、圖像分析、計算機處理等多種當前專業技術，通過計算機主機實現對顯微維氏硬度計和自動載物台的控製，並將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表麵形貌並進行固定倍率打印等。這一係統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重複性的硬度測試，是材料分析的重要設備。

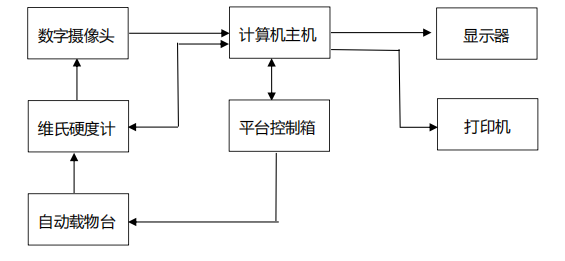

計算機主機通過 RS232 串口 ，控製維氏硬度計的動作並接收硬度計的相應信息；計 算機主機通過 RS232 串口 ，控製平台控製箱並通過平台控製箱 ，控製自動載物台移動並接收相應信息。維氏硬度計所壓的壓痕的光 學信號 ，通過數字攝像頭成像在計算機顯示器上 ，再通過自動、手動讀數 ，測得維氏硬度值。







設備介紹

● BZHVS-1000AT數顯自動轉塔顯微維氏硬度計，通過液晶屏顯示結果，並可顯示與設置測試標尺、試驗力、壓頭類型、保荷時間、換算單位等;

● 采用8寸觸摸屏和高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，並提供數據折線報表；

●機身使用鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

● 蝸輪蝸杆升降係統較好地提高測試穩定性以及測試精度，測試完成後無需再次對焦；

● 配置了自動轉塔功能，高清測量和觀察-雙物鏡組合，結合內置長度編碼器的高清測微目鏡，實現了壓痕對角線的一鍵測量，較好地減少了人為操作幹擾與讀數誤差；

● 便捷數控係統，可自動進行全硬度標尺的單位轉換；

● 可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出蜂鳴音；

● 具有軟件硬度值修正功能，可以在一定範圍內直接對硬度值進行修正；

● 具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；

● 具有硬度值曲線顯示功能，直觀顯示硬度值的變化；

● CCD圖像處理係統，另可選配努氏壓頭，進行努氏硬度測量；

● 配置無線藍牙打印機，並可通過RS232、USB接口輸出數據；

● 精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。

技術參數

●維氏標尺： HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1

●試驗力：0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N

          （10、25、50、100、200、300、500、1000gf）

●試驗力選擇：通過轉動試驗力變換手輪進行試驗力選擇，當前試驗力顯示在屏幕上

●加載控製：自動（加載/保荷/卸載）

●保荷時間1—99秒（1秒為增量）

●測試模式：HV/HK

●硬度值 ：硬度範圍5-5000HV,通過測微計上測量所得數據，將數據輸入到硬度計即可得到相應硬度值。示值誤差3-5%HV。

●試件最大高度：180mm，壓痕中心至機壁距離130mm

●光學測量係統

物鏡：10×（觀察），40×（測量）
總放大倍數：100×（觀察），400×（測量）
測量範圍： 200μm
分度值：   0.025μm

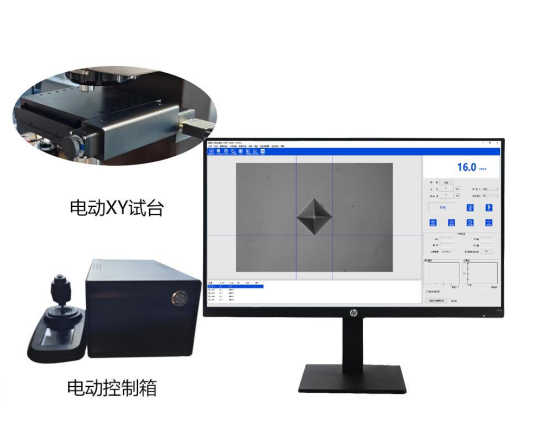

●X-Y自動載物台

台麵尺寸：190X200毫米

最大行程：45X45毫米

最小步距：小於2微米

重複定位：小於3微米

移動速度：可調；

控製方式：手動控製、電動控製、計算機控製；



●光源：12V/20W

●光源亮度：PWM調光

●節能模式：10分鍾不用後自動進入待機模式

●電源：220V, 50Hz

●整機功耗：100W

●總尺寸：500×330×560mm

●重量：36kg

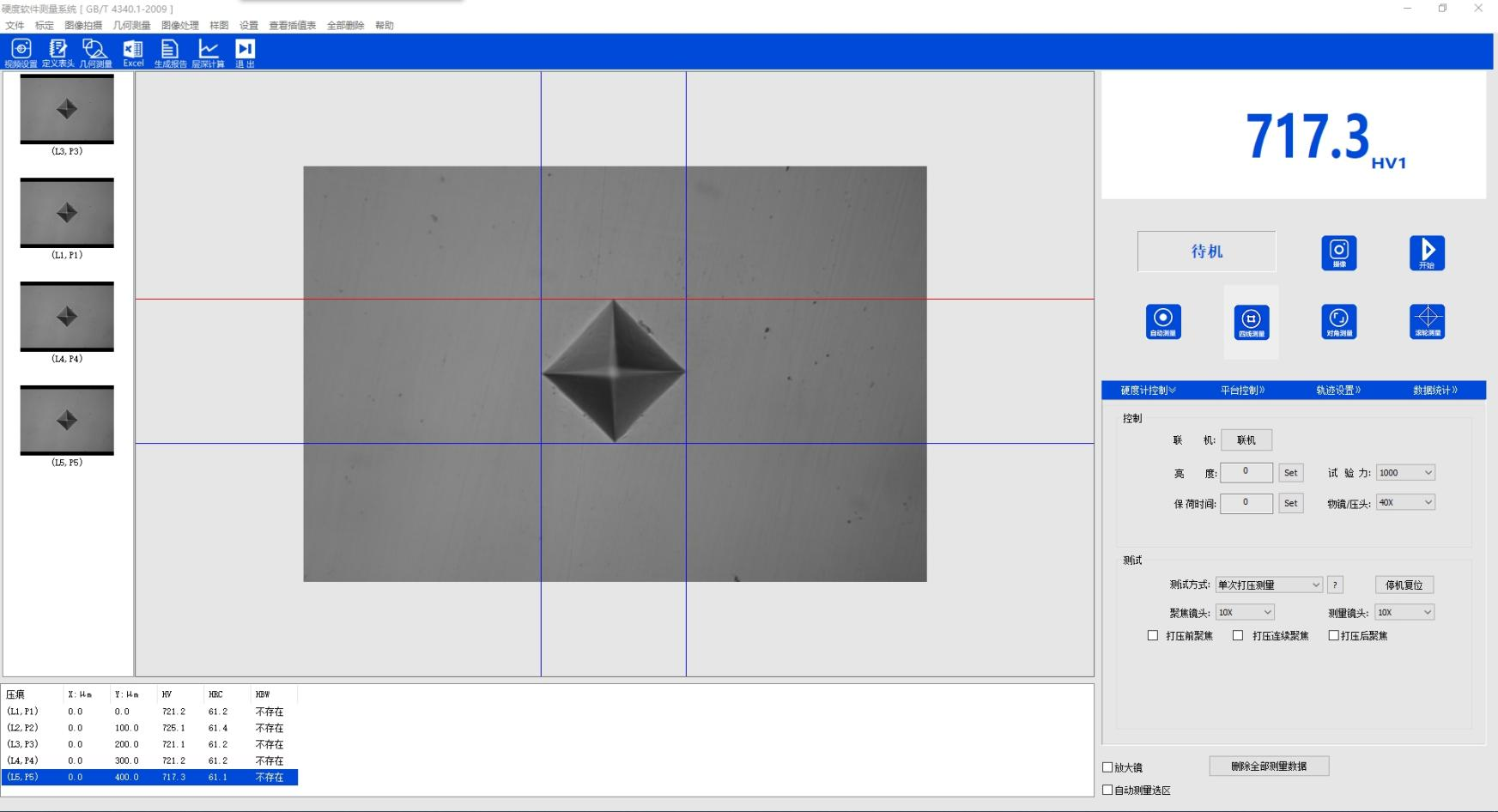

 半自動維氏硬度圖像測量軟件功能介紹

       半自動維氏硬度計圖像測量軟件可全麵控製硬度計動作及硬度計參數采集，包括硬度計物鏡、壓頭的選擇、保荷時間設置、燈光亮度調節、加載的啟動以及試驗力值的選取、測試方法的選擇、測量結果的獲取等。

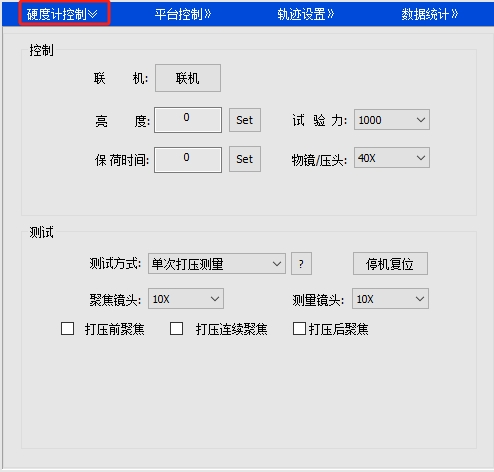

l 硬度計控製：通過RS232串口實現對硬度計動作的控製及信息的獲取。包括控製硬度計轉塔、加載、保荷時間設定、亮度調節以及當前試驗力等實驗參數的獲取。

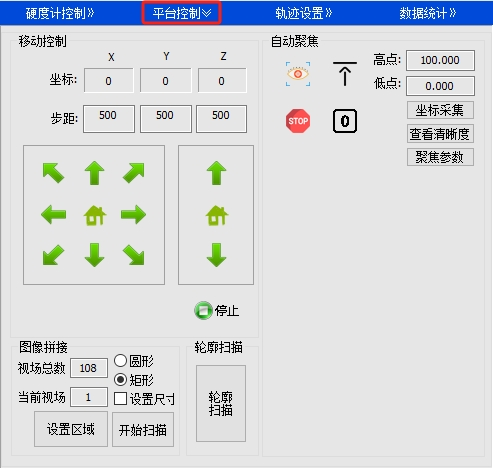

l 平台控製：控製電動載物台按照設定的坐標、步距等進行各種方式的移動。控製電動載物台調節。

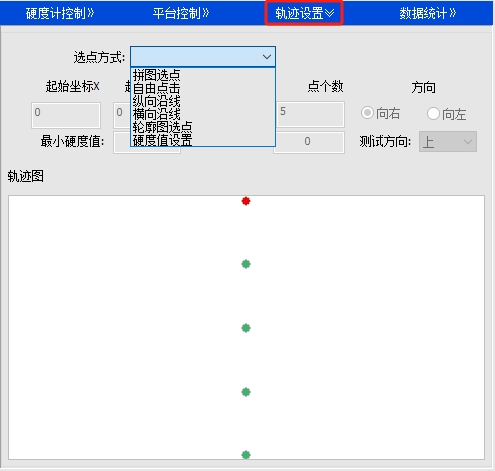

l 軌跡設置：選點方式多樣化，可進行拚圖選點、自由點擊、縱向沿線、橫向沿線、輪廓圖選點、硬度值設置等軌跡設置功能。

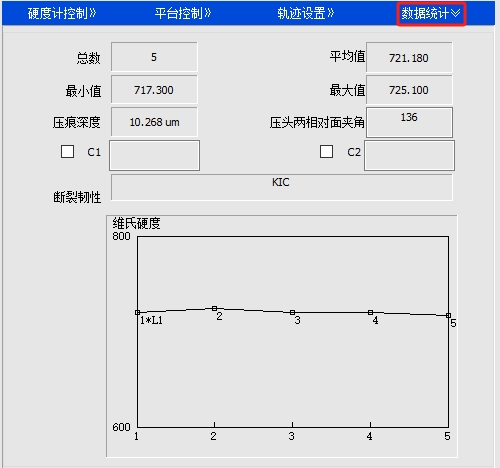

l 數據統計：該功能可統計測試總數、最大值、最小值、平均值、、斷裂韌性、硬度曲線等。





圖像處理技術參數表



計算機主機	適用於win10、win11操作係統
數字成像係統	高分辨率：300萬像素（2048X1536） 高清晰度：黑白圖像，清晰度更好； 靶麵尺寸：1/2英寸
聚焦裝置	手動動聚焦
載物台計算機控製模式	定位移動、定點移動、定向移動、任意方向移動、設定軌跡移動等多種方式。
測量方式	自動模式：自動載物台移動+手動調焦+自動讀數 手動模式：自動加載+手動測量
自動讀數/手動讀數	自動讀數時間：單個壓痕讀數時間約300毫秒； 自動測量精度：0.1微米； 自動測量重複性：±0.8% (700HV/500gf，成像清晰) 手動讀數：手動點取，自動尋點、4點測量、2對角線測量；
結果保存/輸出	存儲/輸出測量數據及實驗參數，包括D1，D2，HV，X，Y等； 存儲/輸出有效硬化層深度曲線報告； 存儲/輸出圖像。

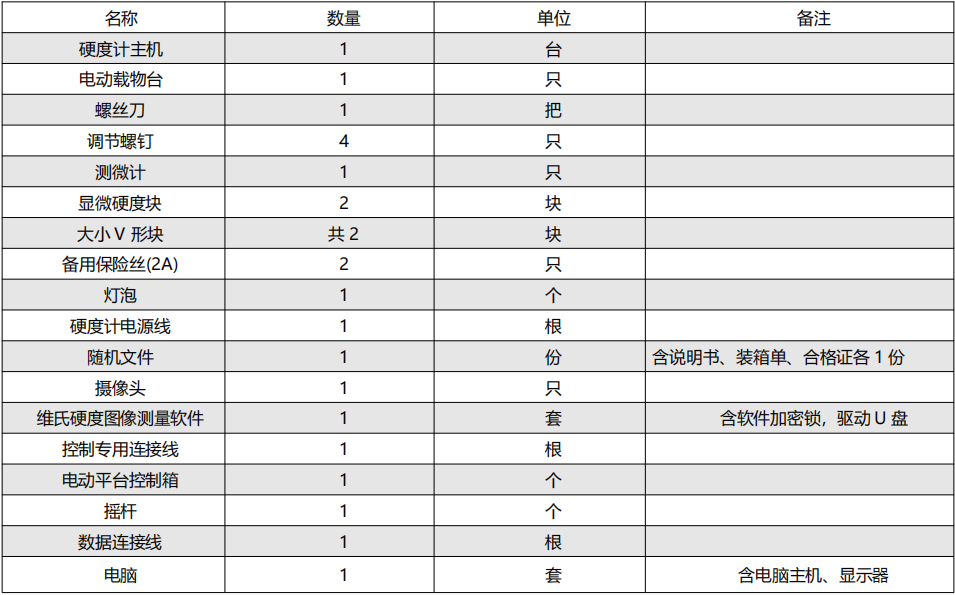

配置清單
