《纖維軟件係統》簡介
聯係我們
電話（微信）: 18661497785
Email: comfortest@163.com
一、礦物棉纖維平均直徑測量分析

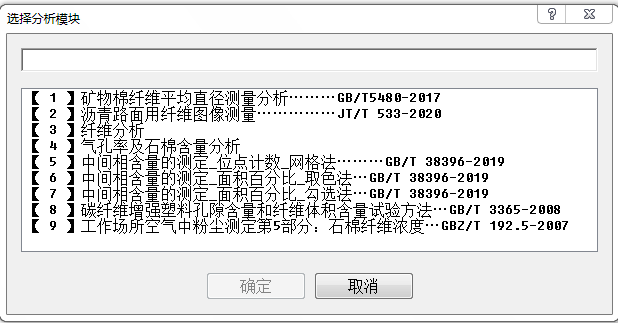

1、選擇模塊：
Ø 點擊
然後選擇分析模塊。
Ø 進入界麵
（主界麵）
2、測量數據
Ø 首先先打開圖像導入要測量的圖片
可以導航欄選擇要測量的圖片

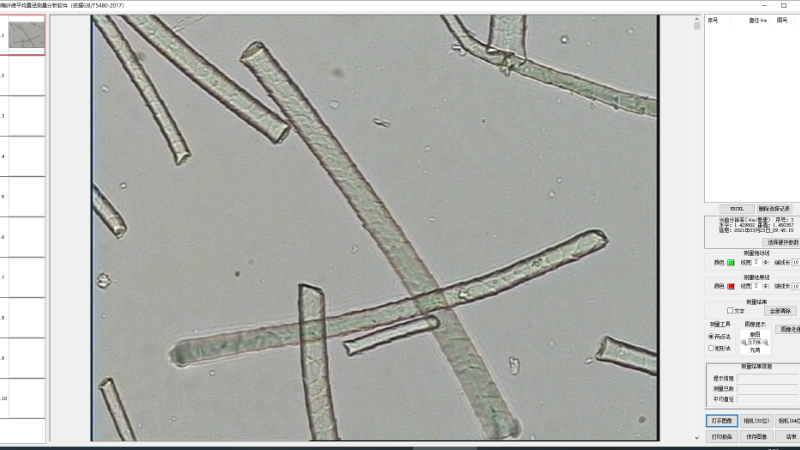

（導入圖片後的界麵）

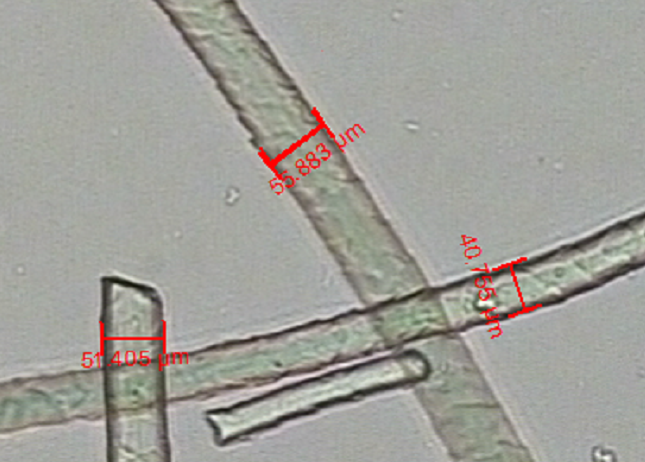

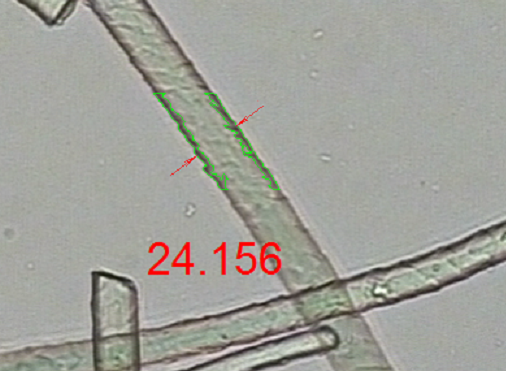

Ø 選擇測量工具
有“矩形法”和“兩點法”
Ø 首先選擇“兩點法”進行測量—》直接按住鼠標拖線段
Ø 勾選上-文字-圖片上就會顯示測量的文字在界麵上
Ø 設置拖線段顏色以及大小
（拖動測量線，設置顏色、線寬、端線長）
（顯示測量線，設置顏色、線寬、端線長）
（測量界麵）

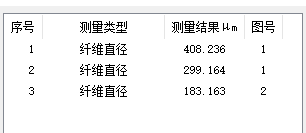

Ø 右側會自動輸出測量數據並排序。
Ø 選擇測量工具
有“矩形法”和“兩點法”
Ø 選擇“矩形法”進行測量—》直接拖出個矩形框
（測量界麵）
Ø 數據會自動進行累加。

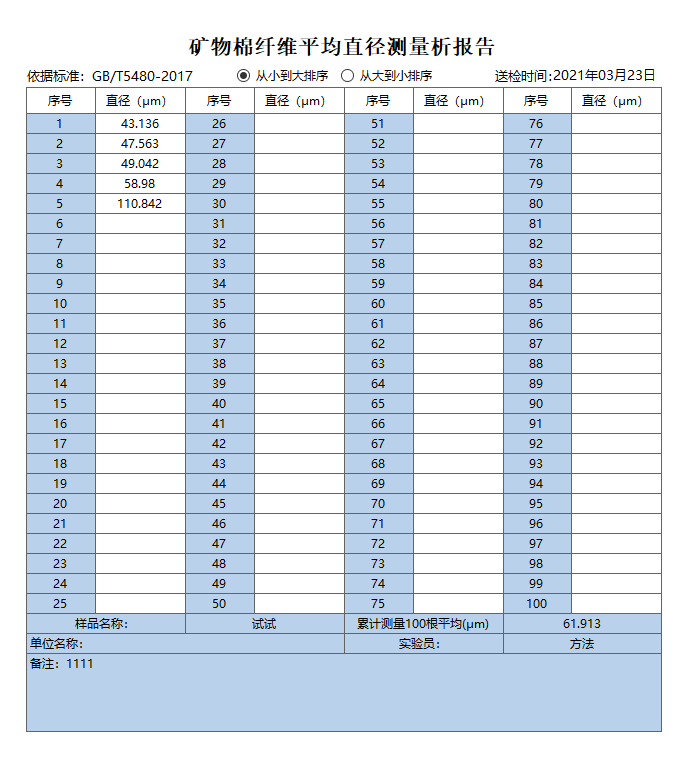

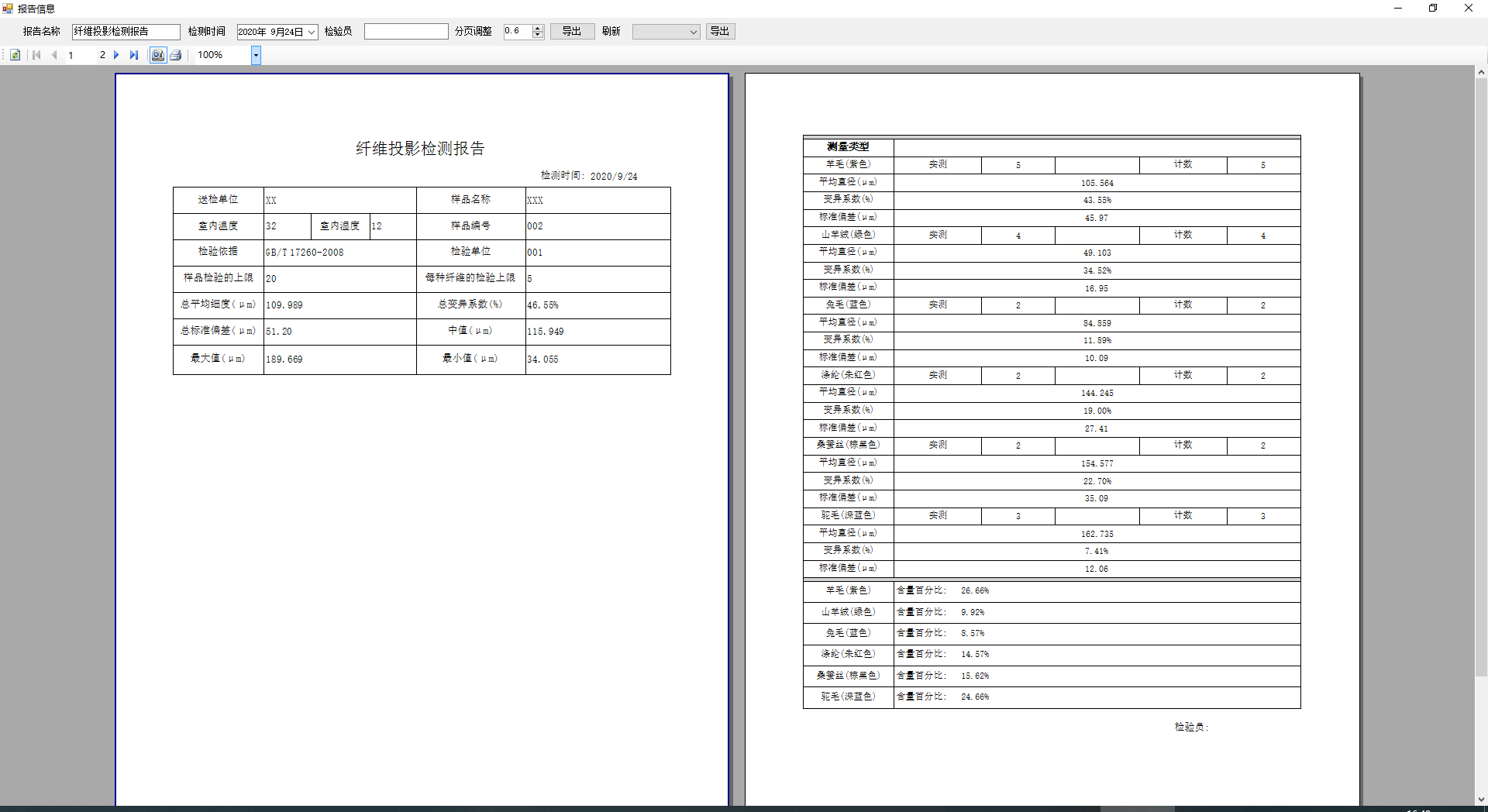

3、打印報告：
Ø “打印報告”用戶點擊“打印預覽”，可以查看報告效果。
Ø 報告名稱等信息可手動輸入。
Ø 可保存多種格式文件
二、 瀝青路麵用纖維圖像測量

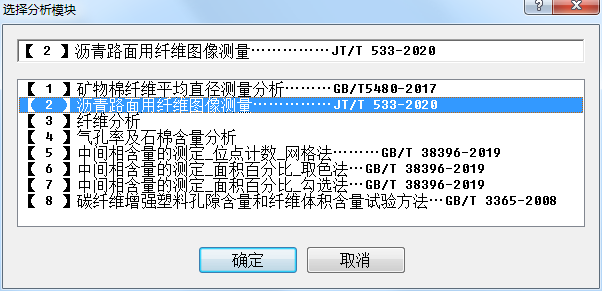

1、選擇模塊：
Ø 點擊
然後選擇分析模塊。
Ø 進入界麵

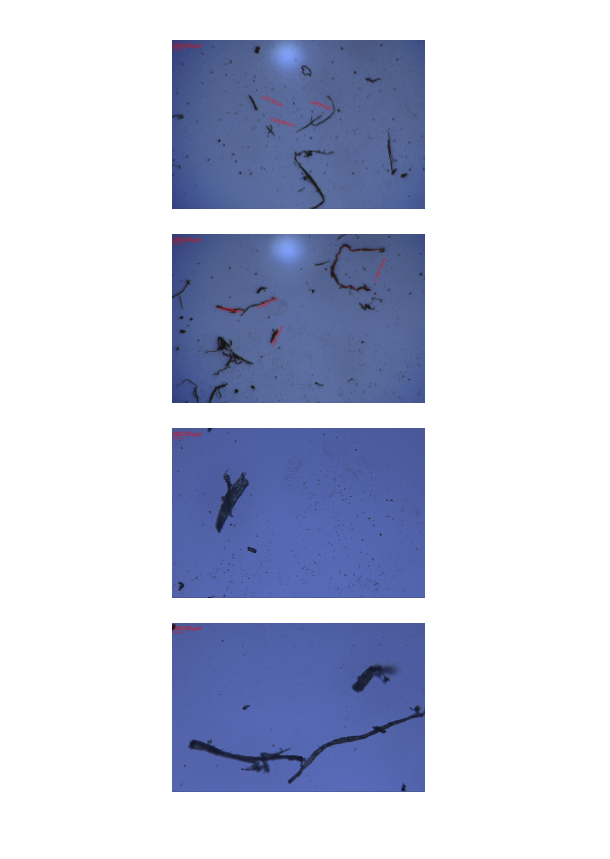

Ø 打開圖像導入要測量的圖片
可以導航欄選擇要測量的圖片

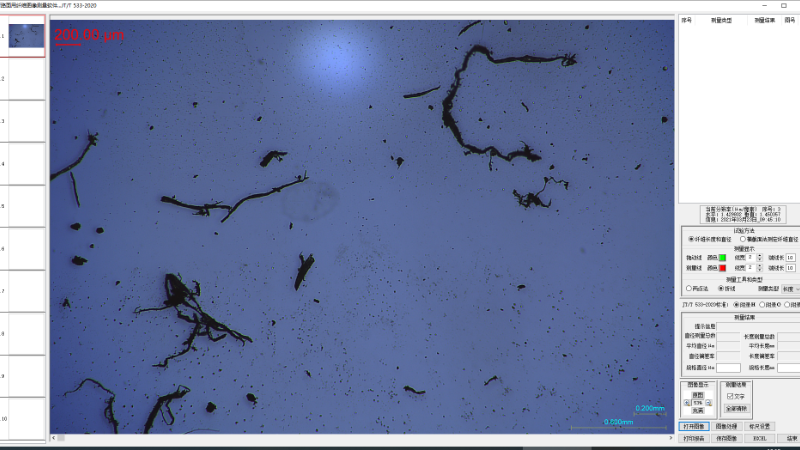

（導入圖片後的界麵）
Ø 選擇測量工具
有“纖維長度和直徑實驗方法”和“橫截麵法測定纖維直徑實驗方法”
（1）、纖維長度和直徑實驗方法
Ø 首先選擇“纖維長度和直徑實驗方法”進行測量—》直接按住鼠標拖線段
Ø 選擇測量的類型
有“兩點法”和“折線法”
Ø 測量類型有兩種
長度和直徑
Ø 勾選上-文字-圖片上就會顯示測量的文字在界麵上
Ø 設置拖線段顏色以及大小

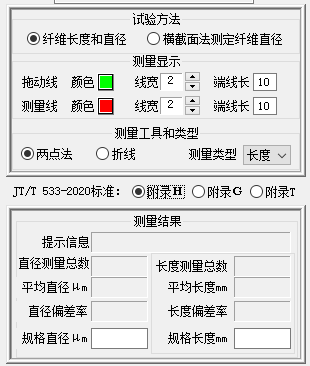

拖動線和測量線（測量顯示，設置顏色、線寬、端線長）

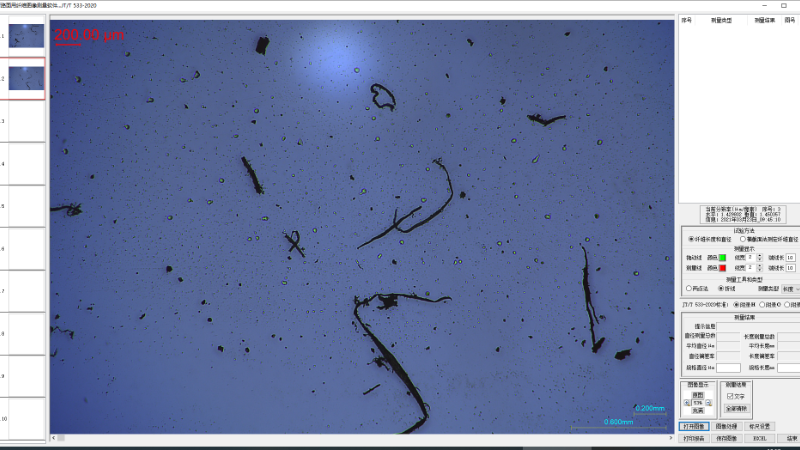

（測量界麵）

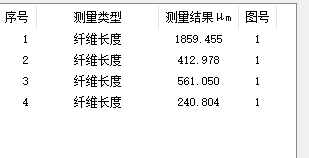

Ø 右側會自動輸出測量數據並排序。
Ø 選擇測量的類型
有“兩點法”和“擇線法”

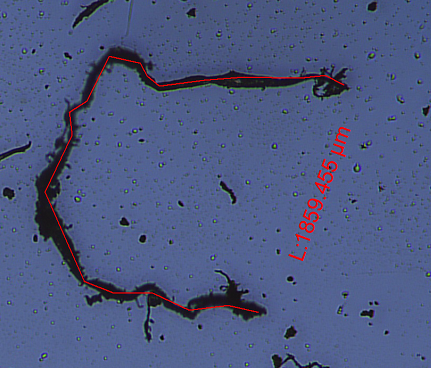

Ø 選擇“擇線法”進行測量—》在界麵上先點擊左鍵確定起點，依次點擊左鍵確定下一個點，最後雙擊左鍵完成測量。
（測量界麵）
Ø 數據會自動進行累加。
（2）、橫截麵法測定纖維直徑實驗方法
Ø 然後選擇“橫截麵法測定纖維直徑實驗方法”進行測量
Ø 勾選上-文字-圖片上就會顯示測量的文字在界麵上
Ø 設置拖線段顏色以及大小

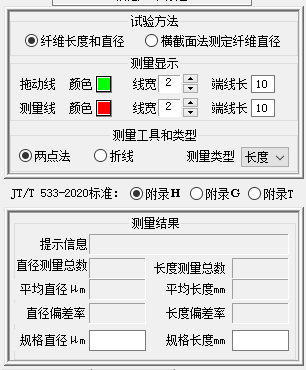

拖動線和測量線（測量顯示，設置顏色、線寬、端線長）

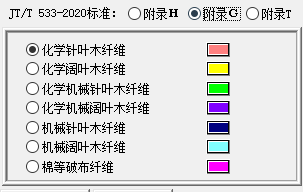

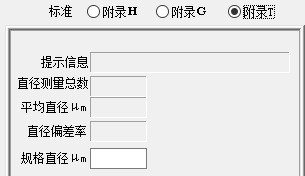

Ø 選擇測量標準
Ø 附錄G根據自己需要選擇要測量的標準。

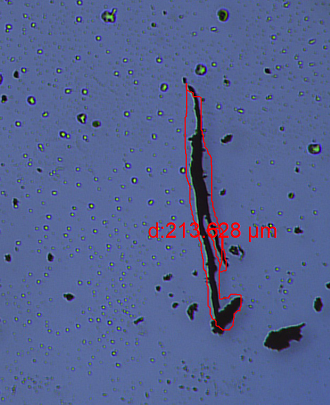

Ø 按住鼠標左鍵，開始畫圈把纖維圈住就可以了。
（測量界麵）
Ø 附錄T根據自己需要選擇要測量的標準。

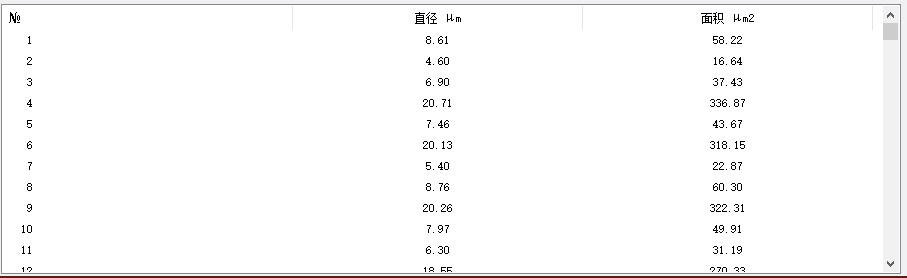

Ø 右側會自動輸出測量數據並排序。
Ø 輸入規格直徑，軟件會自動算出直徑偏差率。

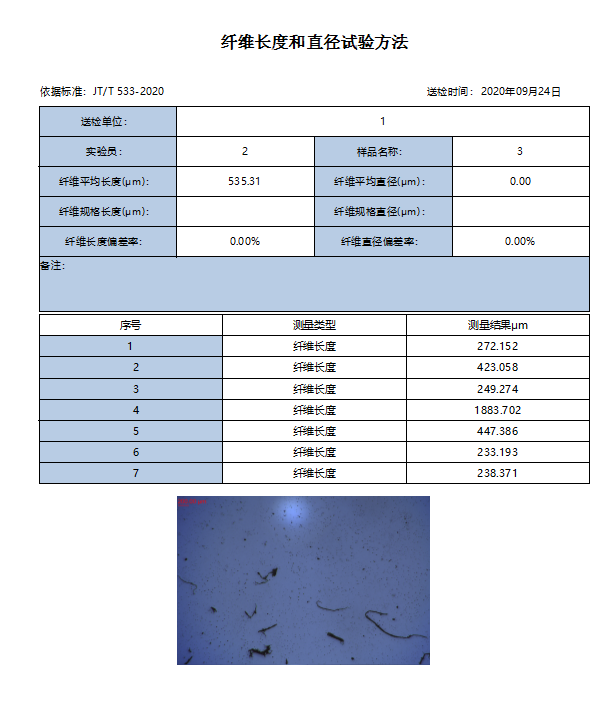

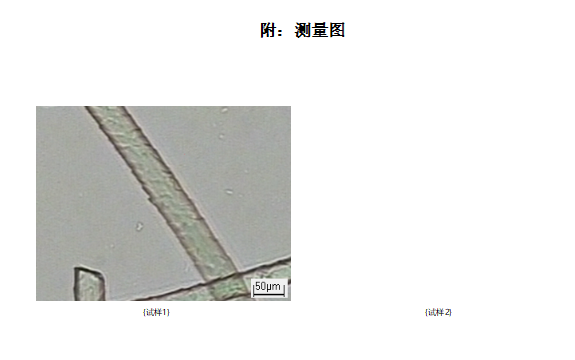

2、打印報告
Ø 點擊界麵
按鈕。
Ø 報告名稱等信息可手動輸入。
Ø 可保存多種格式文件

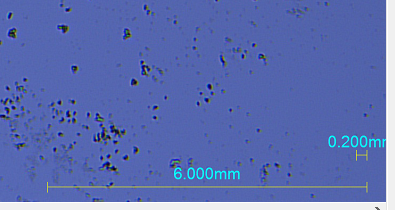

3、標尺設置

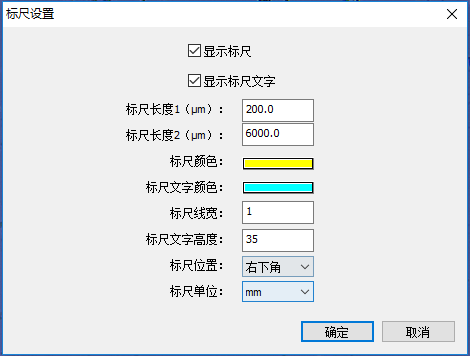

Ø 點擊標尺設置按鈕：
Ø 設置好相應的標尺設置項：
Ø 顯示標尺效果：
三、 纖維分析

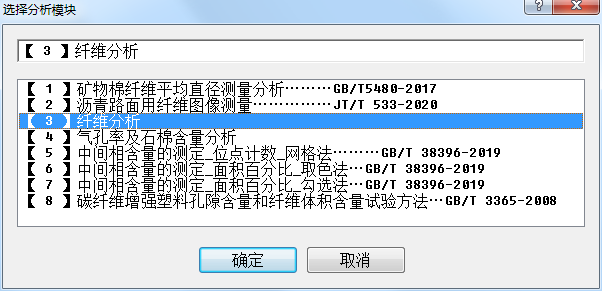

1、選擇模塊：
Ø 點擊
然後選擇分析模塊。

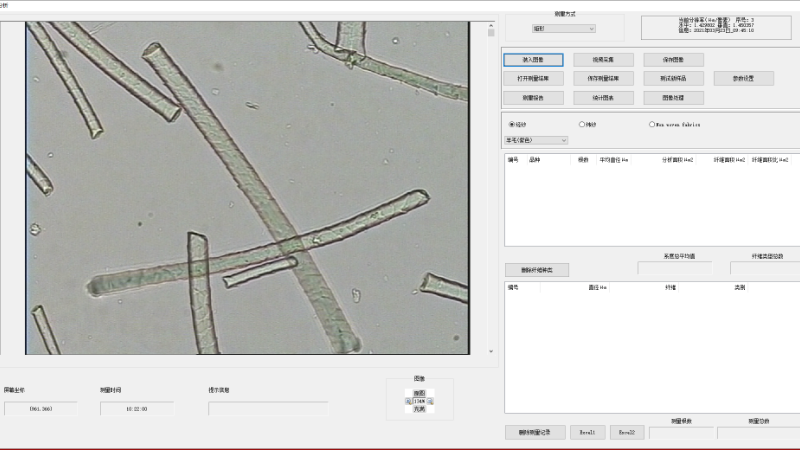

Ø 進入界麵
2、參數值修正

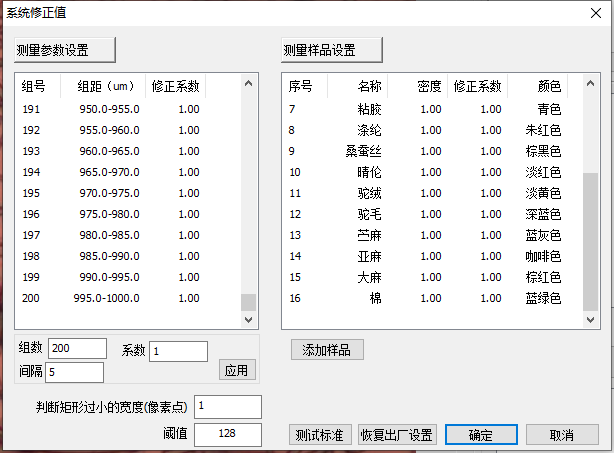

Ø 點擊按鈕“參數設置”
Ø 左邊列表為測量參數，類別列表為測試樣品列表，默認參數為圖上所示，雙擊列表某行可以修改
Ø 可以添加樣品，可以整體調整組數、係數、間隔；也可以回複出廠設置。設置好後點擊“確定”按鈕，返回測量界麵。
3、測量

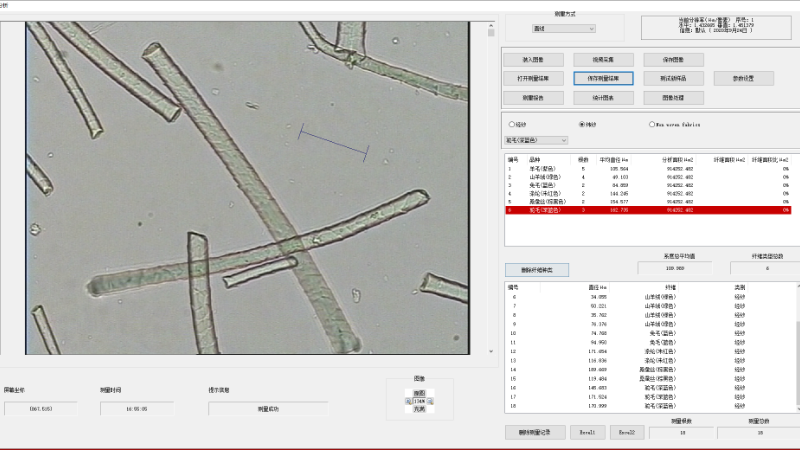

Ø 選定測量工具，可以直接在界麵上拖動來測量纖維直徑。
Ø 界麵右下方的“邊界調整”是專門用於矩形測量的 ，用於設置判斷纖維邊界的灰度值，以便更加準確的找到纖維邊界，更準確計算纖維直徑。

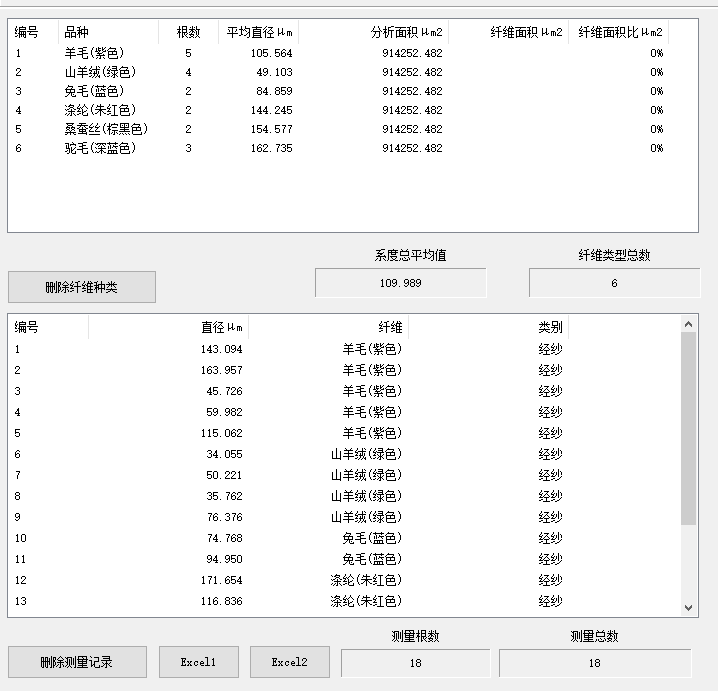

Ø 選擇測量類型和測量樣品種類。
Ø 雙擊測量列表某行可修改纖維名稱和類別
Ø 右擊列表某行可修改纖維測量數據
4、測試樣品
Ø 測試之前點擊測試新樣品按鈕

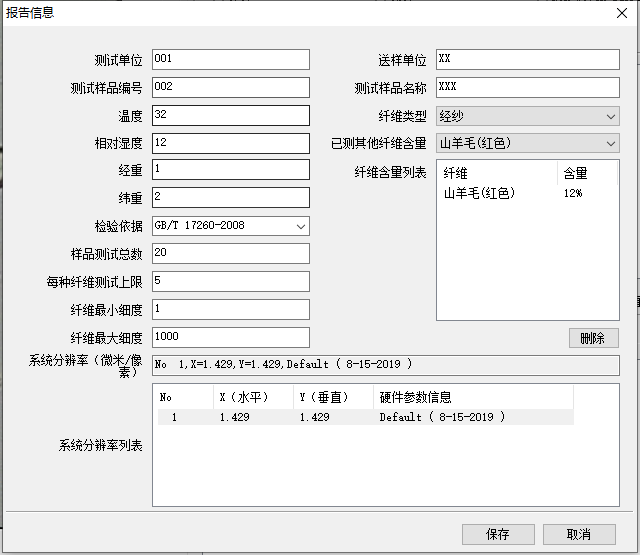

Ø 輸入對應數據，點保存如圖
5、統計圖

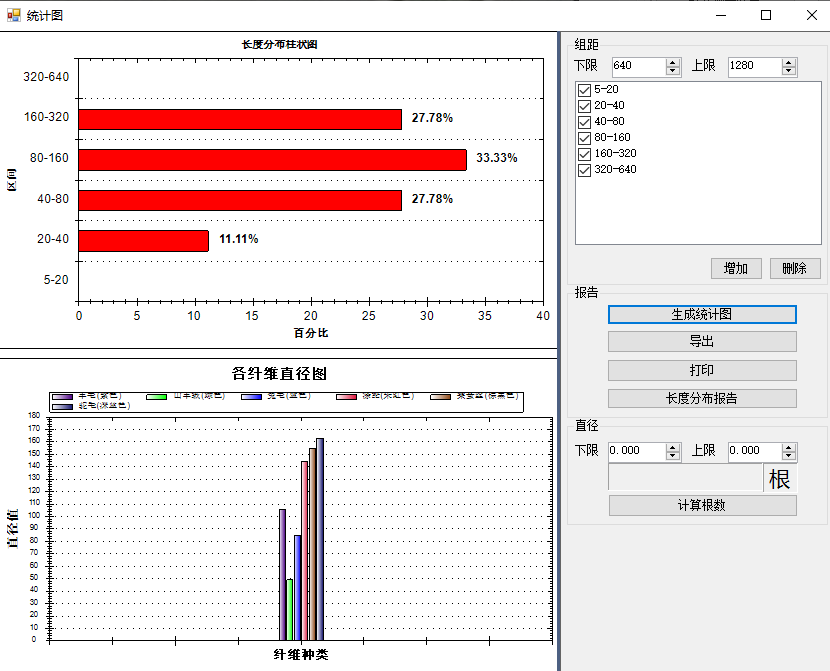

Ø 點擊統計圖表按鈕
Ø 上圖是纖維在各個組距的顆粒分別情況，下圖為測量纖維的平均直徑分布，可以調整組距，可以鼠標縮放曲線
Ø 如圖，導出打印曲線圖

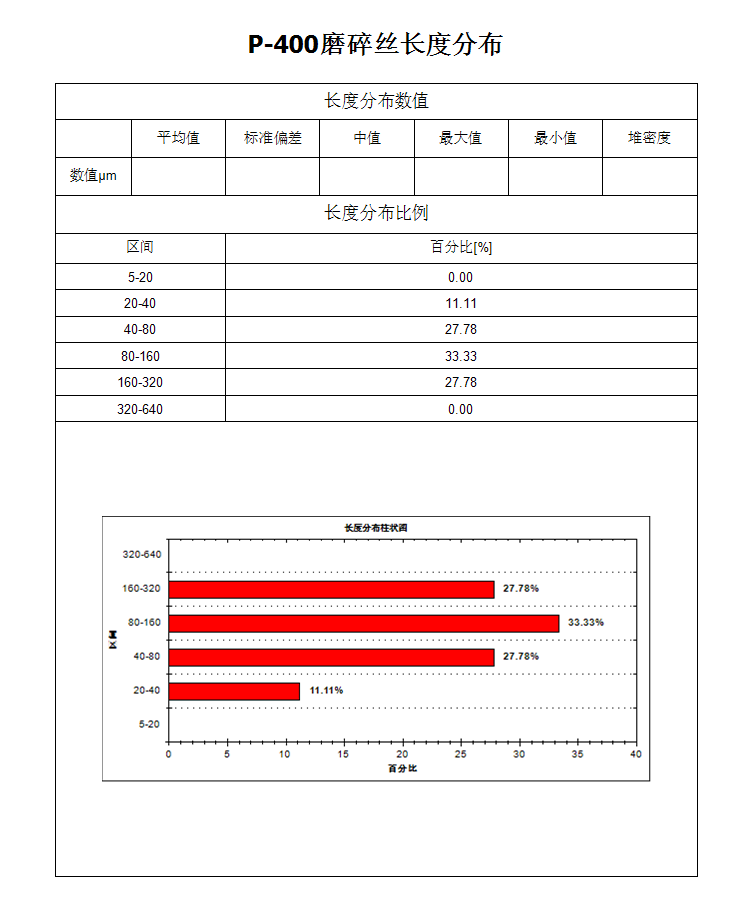

6、測量報告
Ø 點擊界麵“測量報告”按鈕
Ø 報告名稱等信息可手動輸入。
Ø 可保存多種格式文件
7、保存測量結果

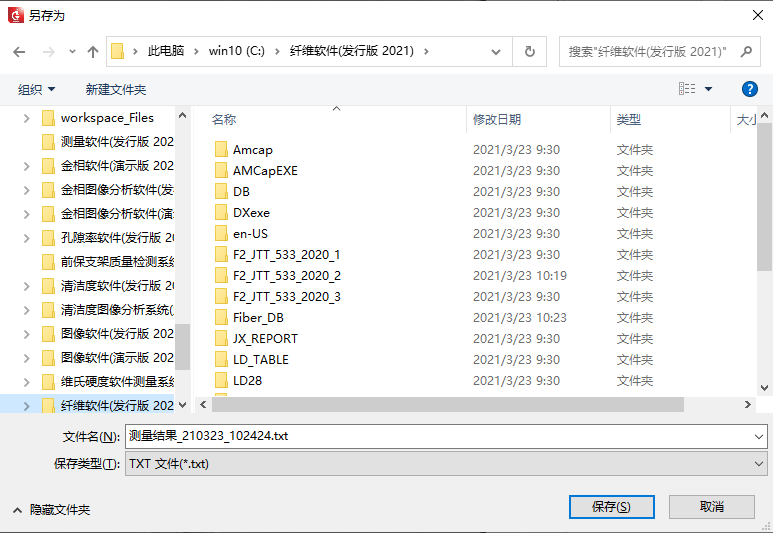

Ø 軟件可對測量數據結果保存，點擊按鈕 “保存測量結果”。
Ø 點擊“保存”。
8、打開測量結果
Ø 對保存的數據打開查閱，點擊按鈕“打開測量結果”。

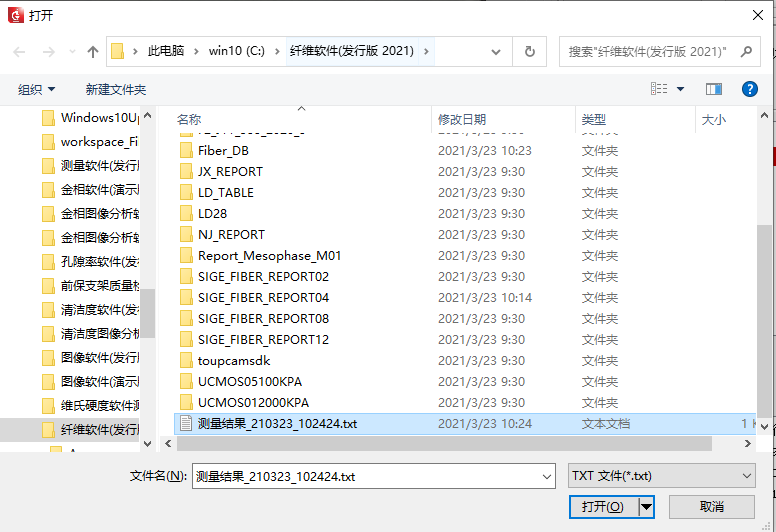

Ø 選擇要打開的文件，點擊“打開”，打開上次保存的測量數據
四、氣孔率及石棉含量分析

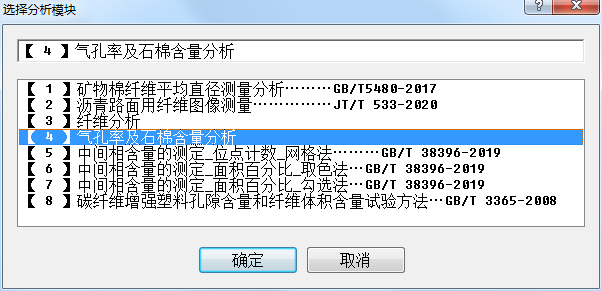

1、選擇模塊：
Ø 點擊
然後選擇分析模塊。

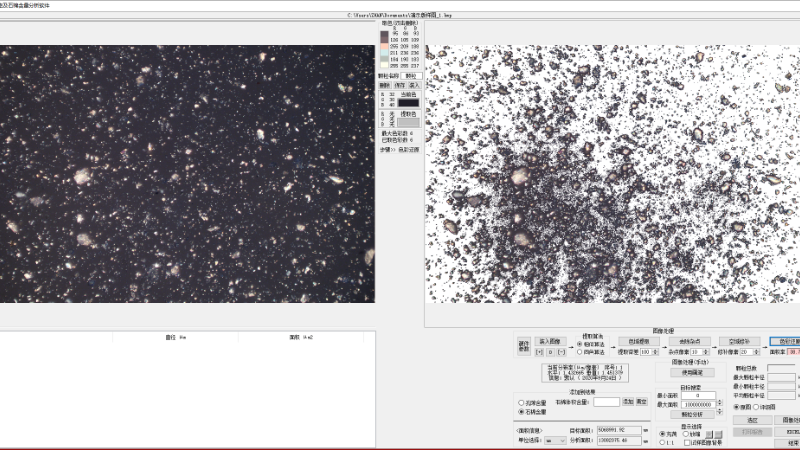

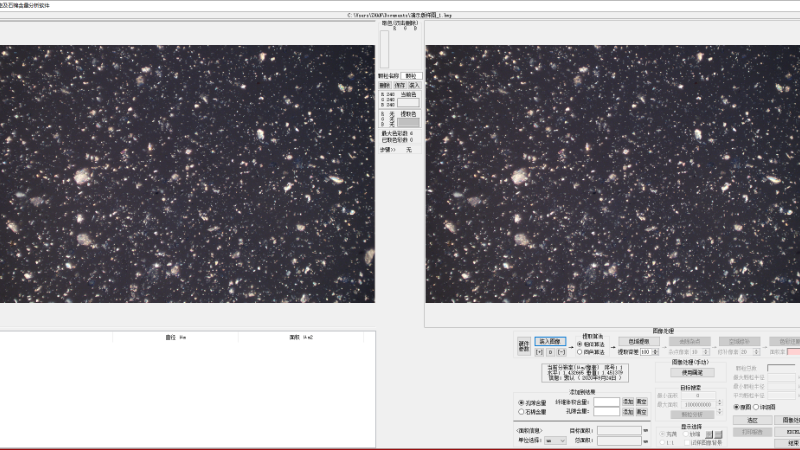

Ø 進入界麵-裝入圖像後的界麵
2、 提取顏色

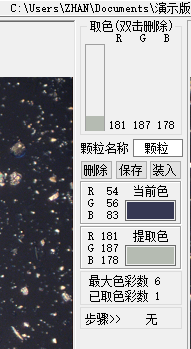

把鼠標移動到左邊的圖像上。-會出現一個吸取顏色的工具---直接在顏色上點擊選取顏色

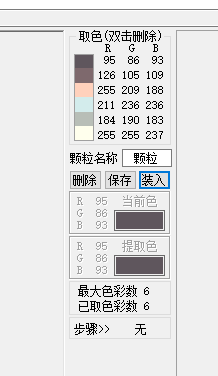

顏色信息會顯示到中間（最多可以提取6種顏色）
Ø 這裏的保存按鈕是可以把提取的顏色進行保存。
裝入按鈕可以把保存的顏色導入進來

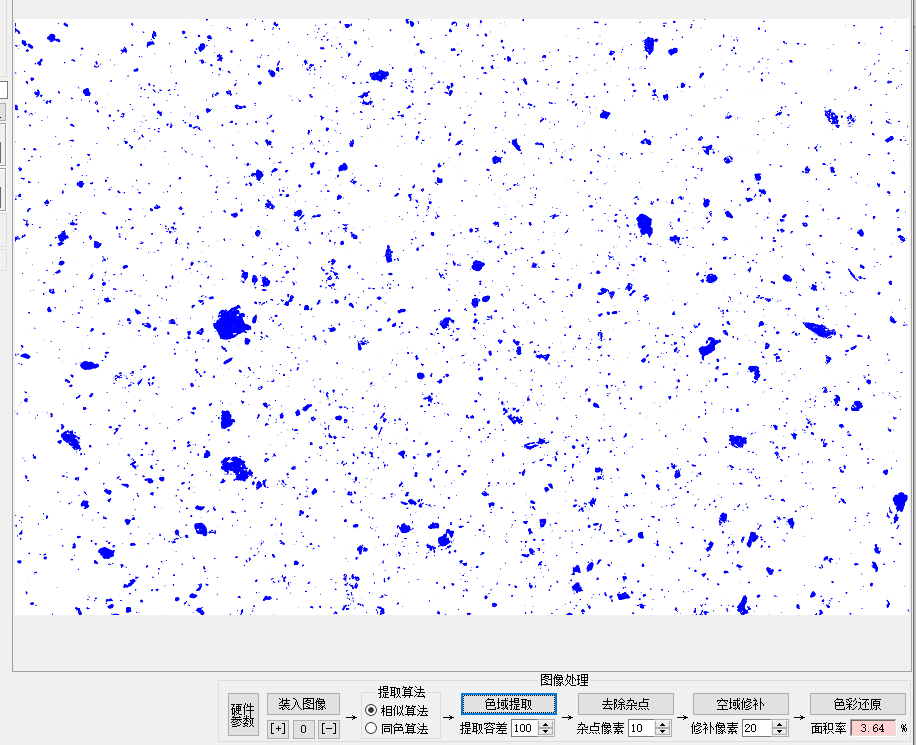

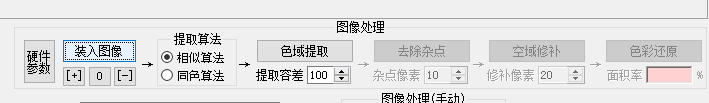

顏色提取完成後，開始---點擊--提取色域按鈕
然後-----去除雜點---空域修補—色彩還原----。（操作完成後的圖像）
3、數據分析
Ø 設置一下閾值—然後點擊---顆粒分析
Ø 數據會顯示到左邊的文本框中
Ø 添加計算空隙含量（石棉含量功能相似）
Ø 輸入含量在點擊添加自動計算百分比
2、 打印報告
Ø 最後分析完成後點擊—打印報告 -按鈕
Ø 輸入對應的數據
l 可以選擇多種方式打印報告格式。
五、中間相含量的測定_位點計數_網格法（GB/T 38396-2019）

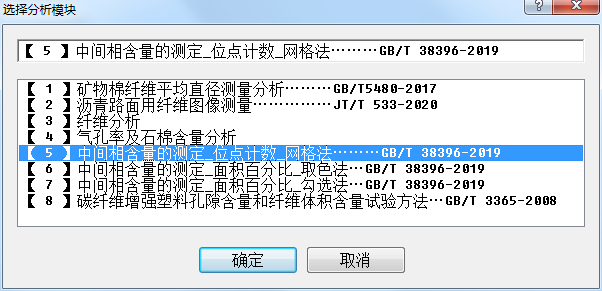

Ø 點擊

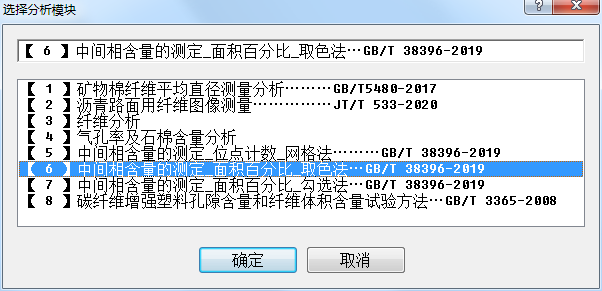

然後選擇分析模塊：
Ø 進入界麵-裝入圖像後的界麵

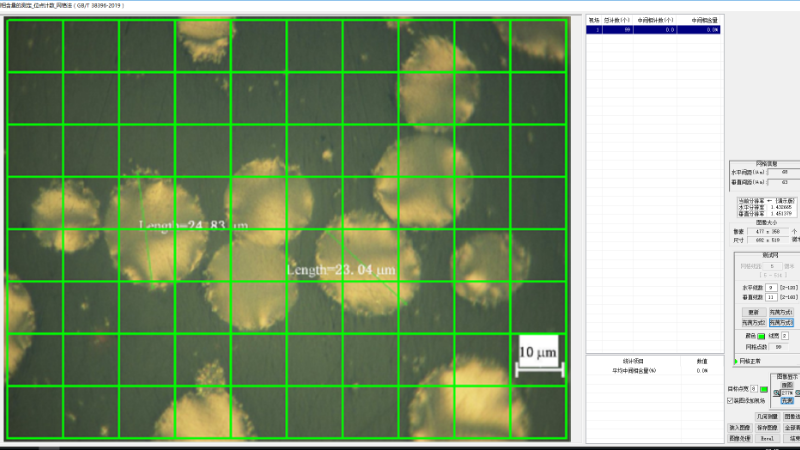

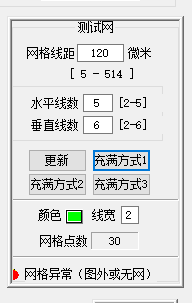

Ø 設置測試網格：
Ø 點擊左鍵添加中間相個數，點擊右鍵刪除中間相個數：
Ø 點擊Excel按鈕，導出結果列表到Excel文件裏麵：
五、 中間相含量的測定_麵積百分比_取色法（GB/T 38396-2019）
Ø 點擊
然後選擇分析模塊：

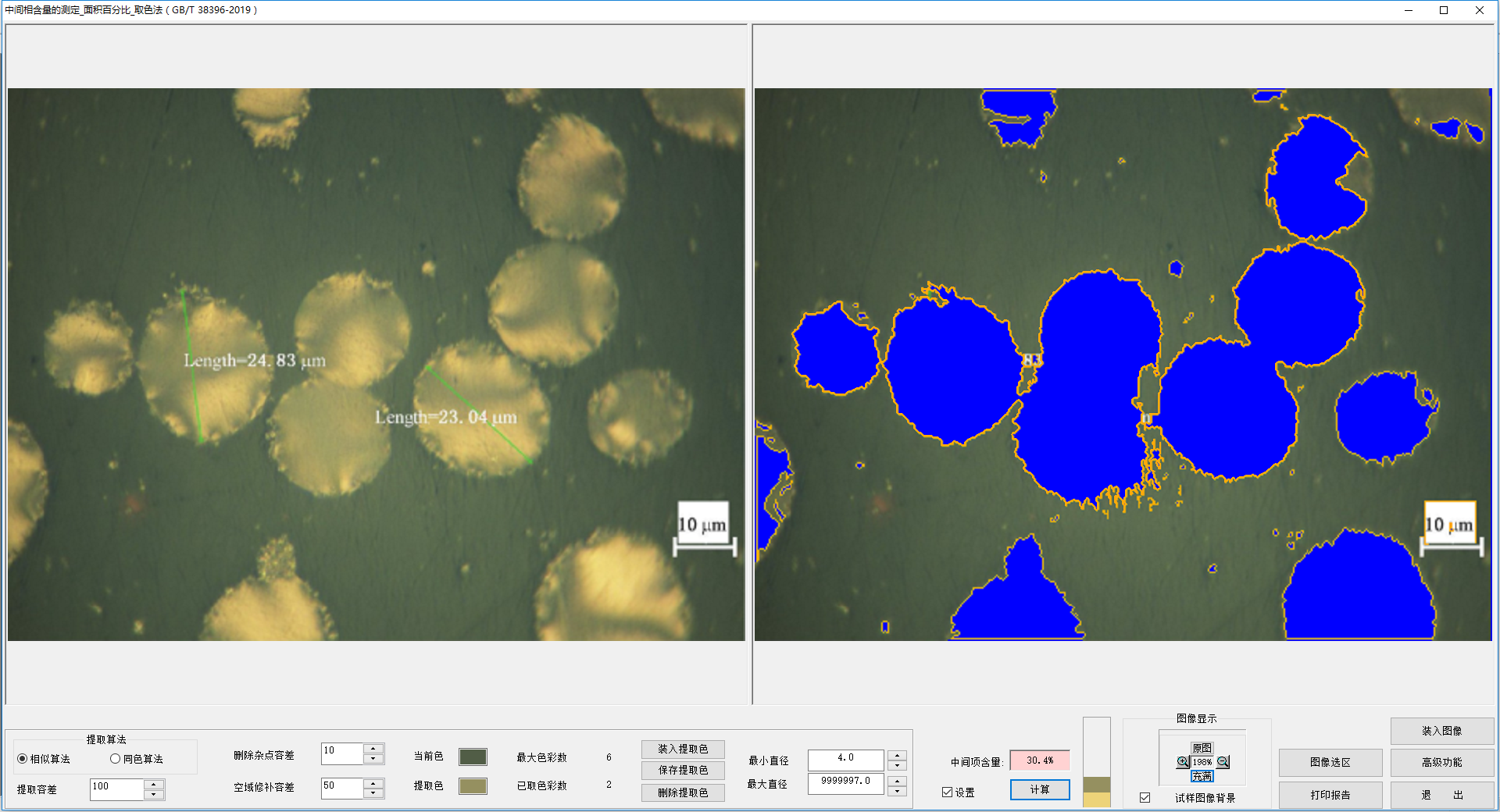

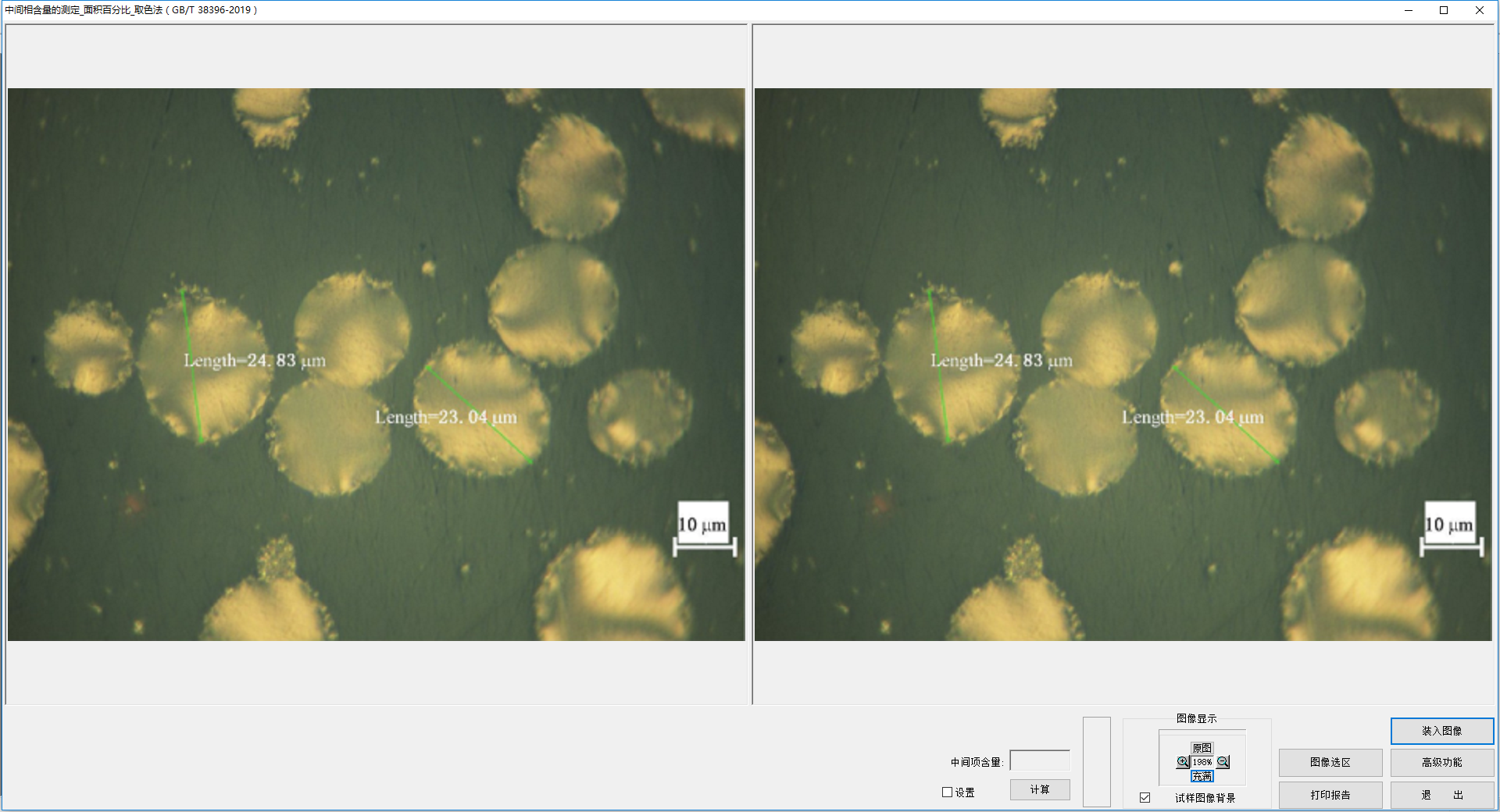

Ø 進入界麵-裝入圖像後的界麵：
Ø 使用鼠標左鍵點擊左邊分析圖像需要提前的中間相顏色組織：

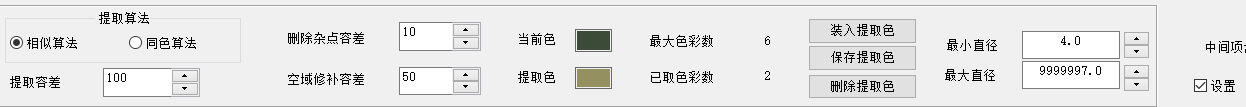

Ø 勾選設置，設置提取中間相參數設置：

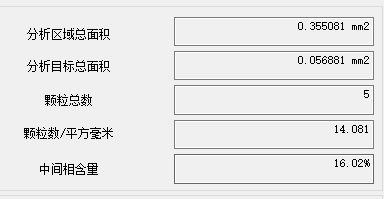

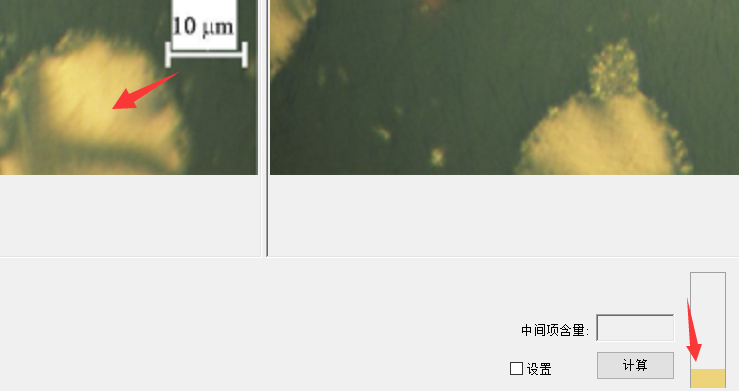

Ø 點擊計算按鈕，計算中間相含量

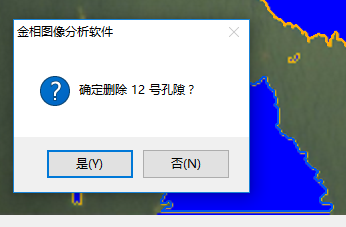

Ø 使用鼠標左鍵，可以刪除或添加右邊分析圖像的中間相組織：

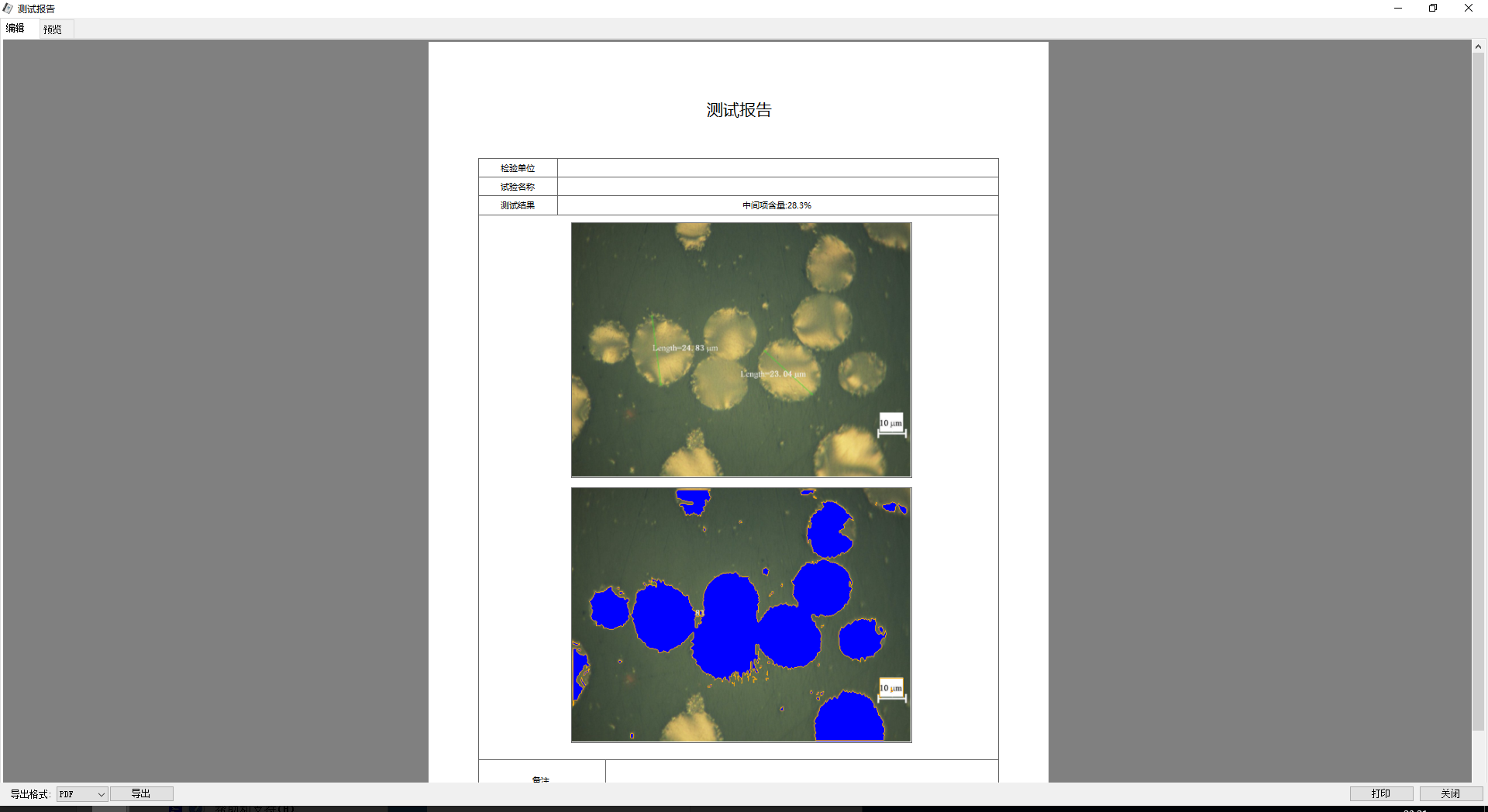

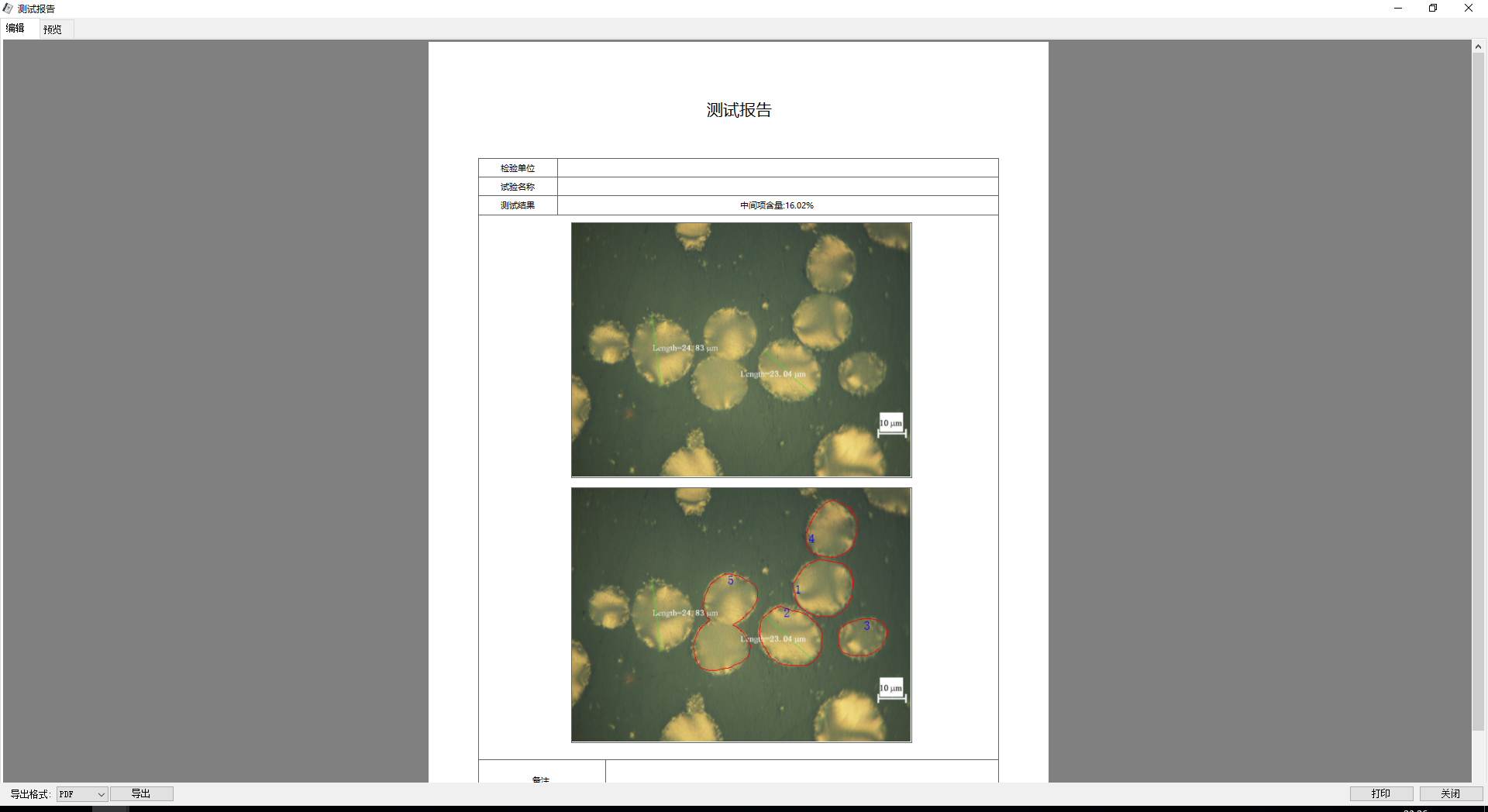

Ø 點擊打印報告，生成結果報告：

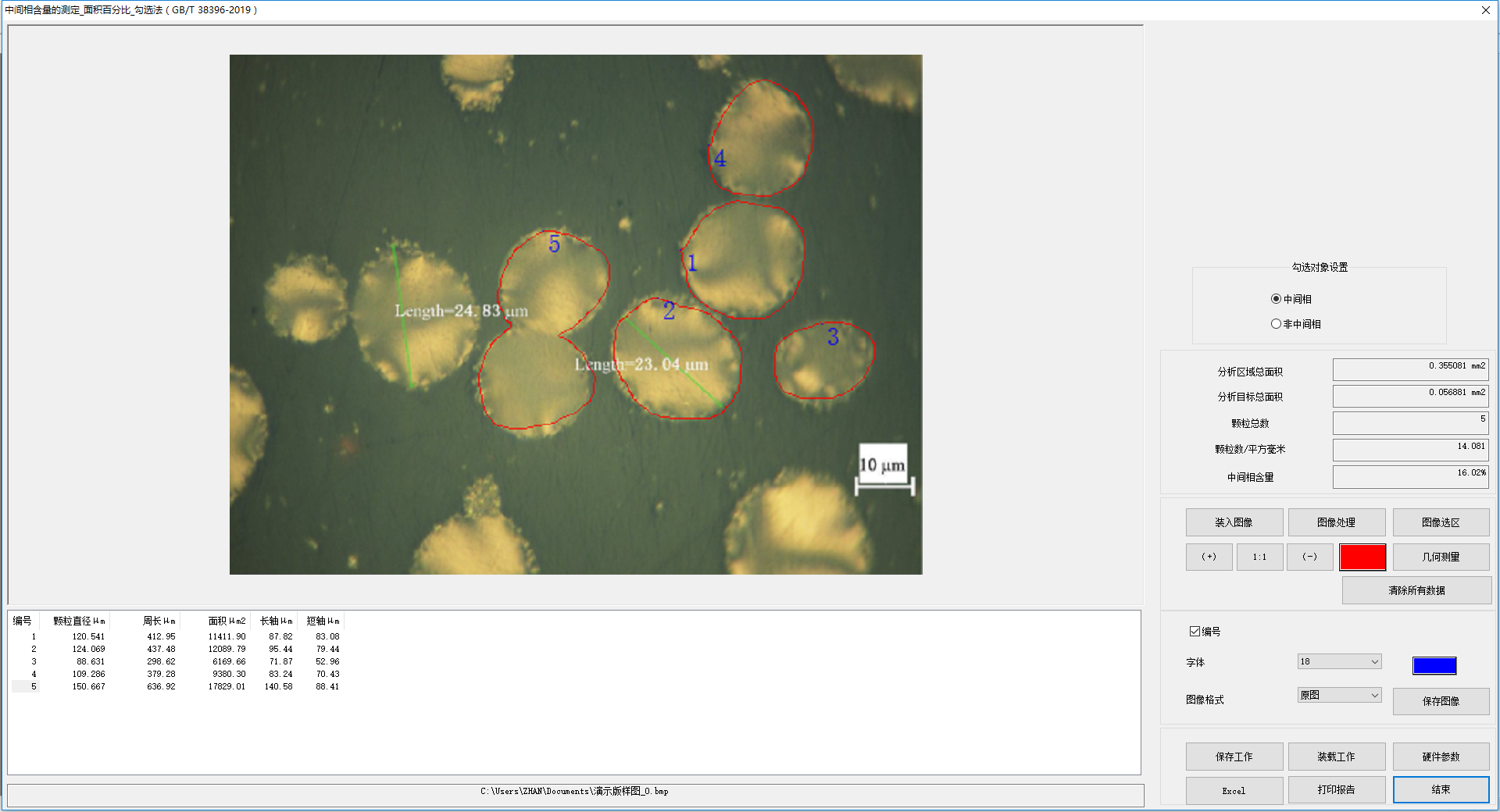

七、中間相含量的測定_麵積百分比_勾選法（GB/T 38396-2019）

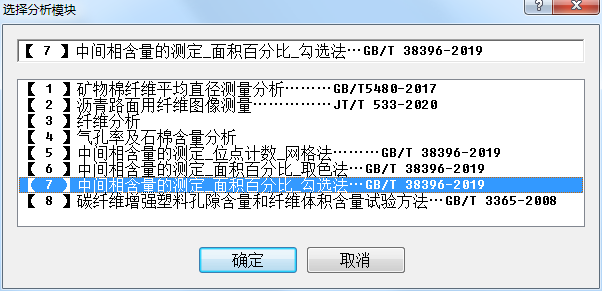

Ø 點擊
然後選擇分析模塊：
Ø 進入界麵-裝入圖像後的界麵

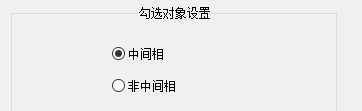

Ø 設置勾選對象設置：
Ø 在分析圖像勾選中間相組織：
Ø 係統自動計算出中間相含量結果：
Ø 點擊打印報告按鈕，生成結果報告：
八、碳纖維增強塑料孔隙含量和纖維體積含量試驗方法:GB/T 3365-2008

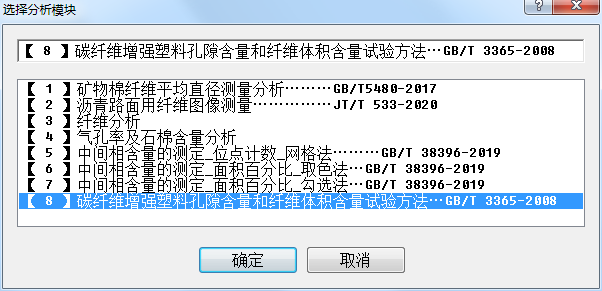

點擊
然後選擇分析模塊：

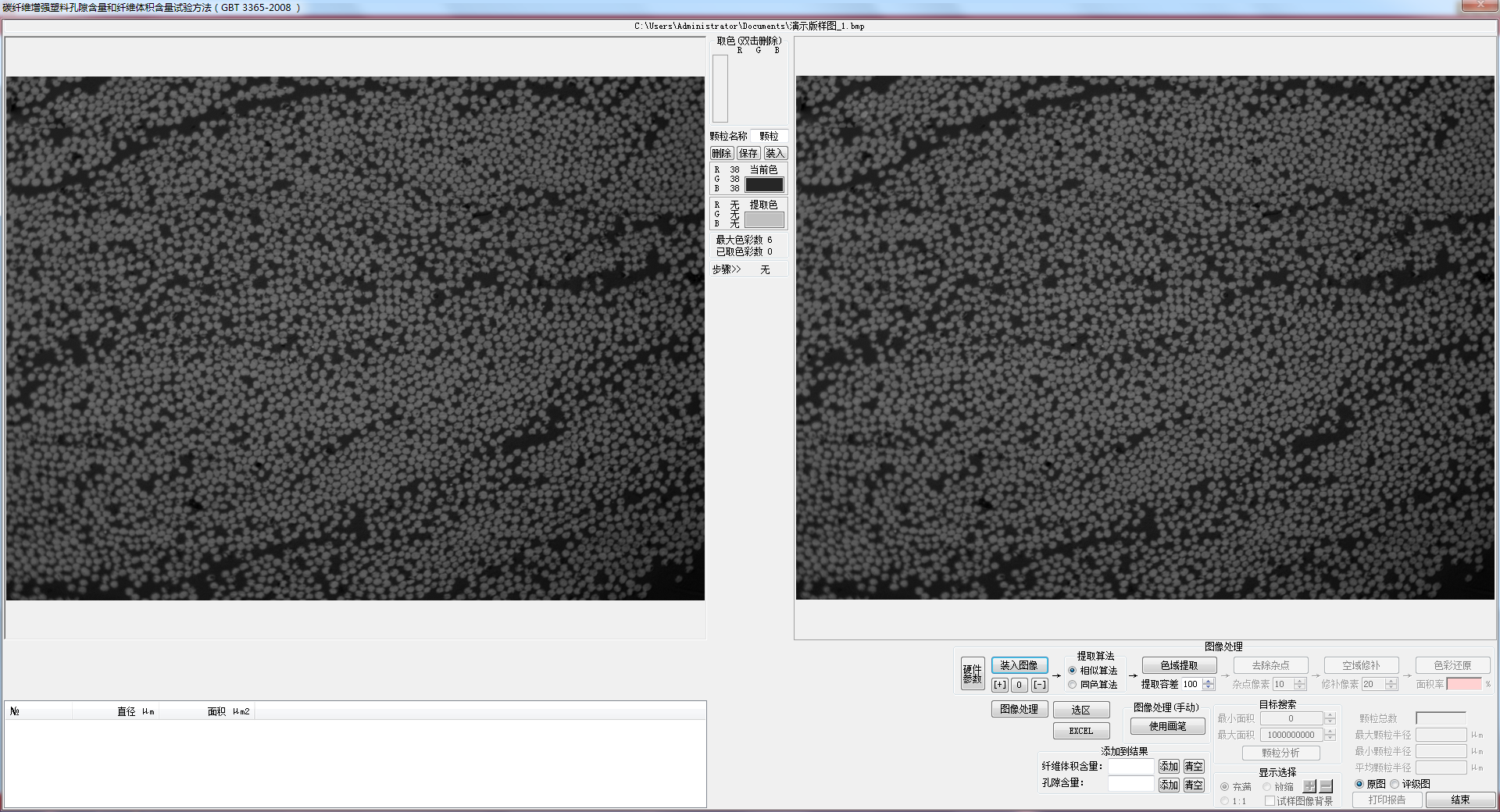

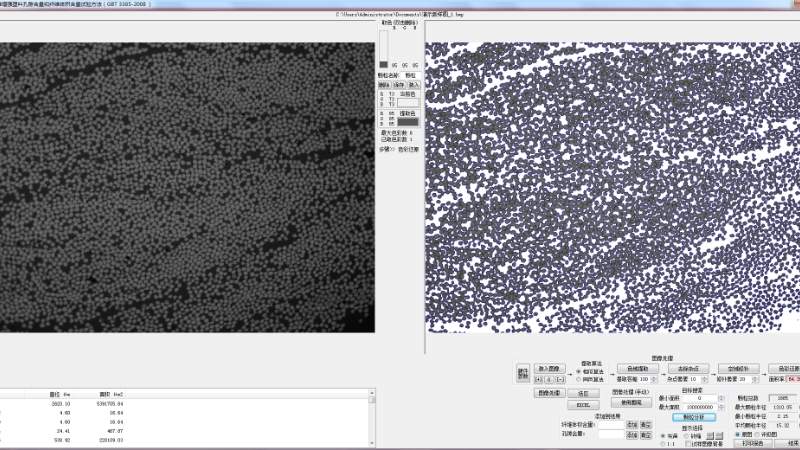

進入界麵-裝入圖像後的界麵
提取顏色
把鼠標移動到左邊的圖像上。-會出現一個吸取顏色的工具---直接在顏色上點擊選取顏色
顏色提取完成後，開始---點擊--提取色域按鈕-----去除雜點---空域修補—色彩還原----。（操作完成後的圖像）
設置一下閾值—然後點擊---顆粒分析

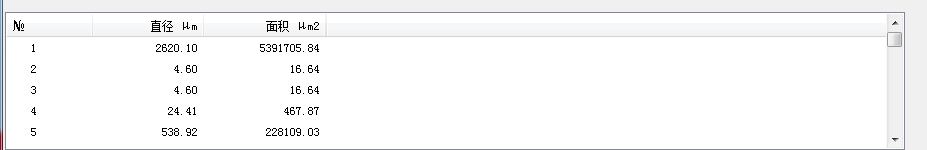

數據會顯示到左邊的文本框中

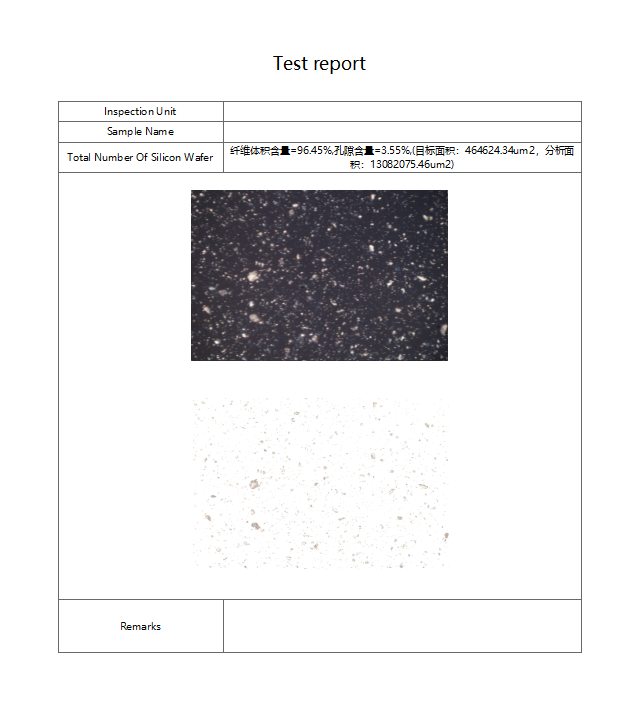

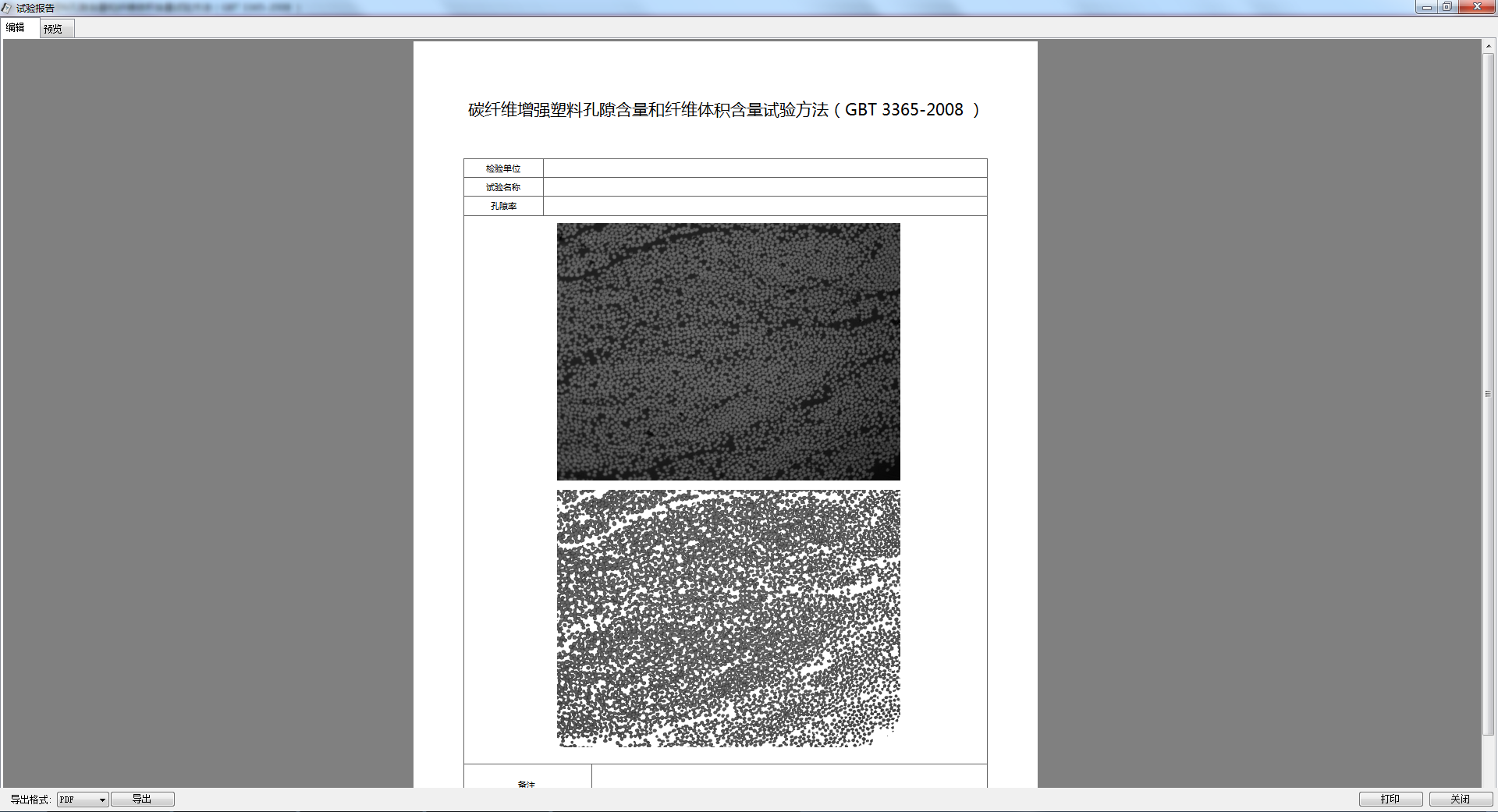

打印報告
最後分析完成後點擊—打印報告 -按鈕
輸入對應的數據
【09】工作場所空氣中粉塵測定第5部分：石棉纖維濃度……GBZ/T 192.5-2007
軟件根據搜索參數，搜索出滿足要求的顆粒，算出每個顆粒的周長、麵積、
長徑、短徑，長寬比，統計出每個長徑和短徑區間的顆粒個數、個數百分比。可以手工添加或刪除某顆粒。

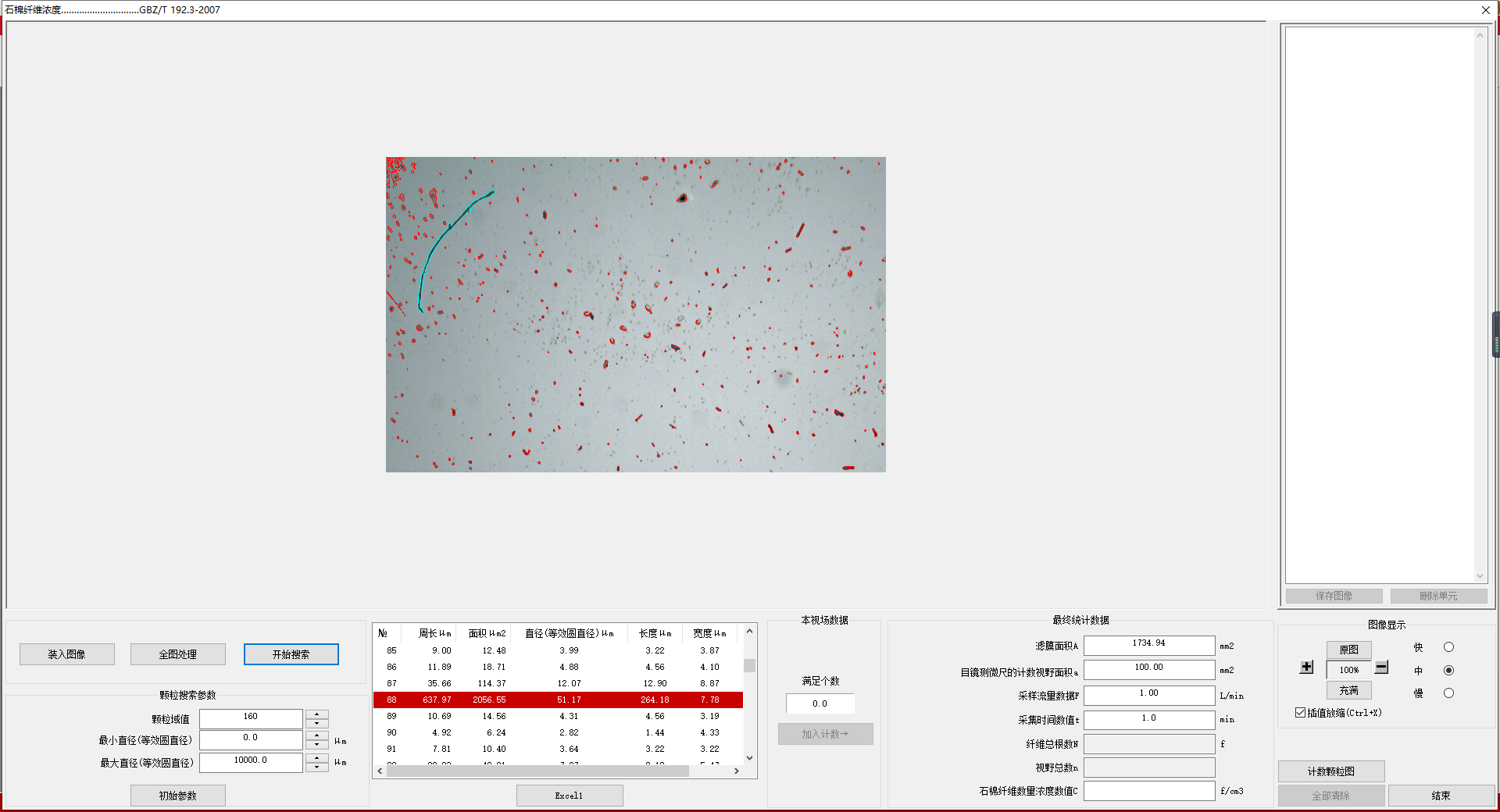

（模塊界麵）
（搜索參數）

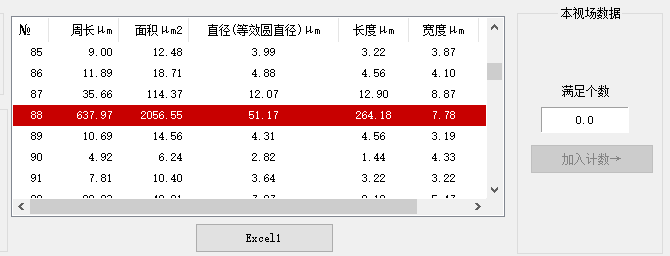

（視場數據）

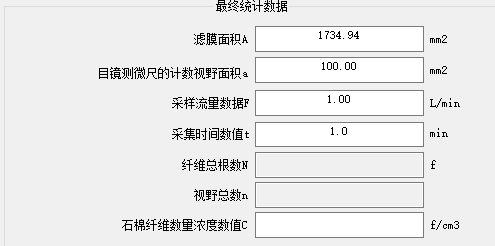

（最終統計數據）
